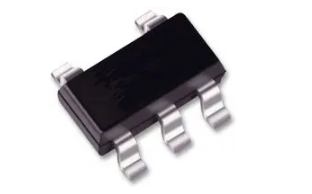

ADP151AUJZ-3.3-R7
- 厂商名称ADI
- 元件分类线性稳压器LDO
- 中文描述固定电压稳压器，LDO，2.2V至5.5V，150mV压差，3.3V输出，200mA输出，TSOT-5
- 英文描述LDO Regulator Pos 3.3V 0.2A 5-Pin TSOT T/R
- 数据手册ADP151AUJZ-3.3-R7数据手册Datasheet PDF
- 在线购买
ADP151AUJZ-3.3-R7概述
ADP151AUJZ-3.3-R7是一款超低噪声CMOS线性稳压器，工作电压范围为2.2至5.5V，提供高达200mA的输出电流。200mA负载时140mV的低压差电压可提高效率，并允许在较宽的输入电压范围内工作。它采用创新的电路拓扑结构，可实现超低噪声性能，而无需额外的噪声旁路电容器，使其非常适合对噪声敏感的模拟和RF应用。它还可实现超低噪声性能，而不会影响PSRR或线路和负载瞬态性能。200mA负载时的静态电流低至265?A，因此ADP151适合电池供电的便携式设备使用。它还在EN输入上包括一个内部下拉电阻。专为在1?F的微小电流下稳定运行而设计，
超低噪声（9?V rms）
无需噪声旁路电容
用1?F陶瓷输入和输出电容器稳定
低静态电流
低停机电流（<1?A）
低压差电压低（200mA负载时为140mV）
初始输出电压精度（±1％）
10kHz时的PSRR性能为70dB
限流和热过载保护
逻辑控制使能
EN输入上的内部下拉电阻
应用
电源管理，便携式器材，通信与网络，音频，医用
超低噪声（9?V rms）
无需噪声旁路电容
用1?F陶瓷输入和输出电容器稳定
低静态电流
低停机电流（<1?A）
低压差电压低（200mA负载时为140mV）
初始输出电压精度（±1％）
10kHz时的PSRR性能为70dB
限流和热过载保护
逻辑控制使能
EN输入上的内部下拉电阻
应用
电源管理，便携式器材，通信与网络，音频，医用
ADP151AUJZ-3.3-R7中文参数
| 输出电压 | 3.3 V | 压差电压测量电流 | 200 mA |
| 最大输出电流 | 200mA | 线路调节 | 0.05 %/V |
| 封装类型 | TSOT | 静态电流 | 0.265mA |
| 输出类型 | 固定 | 精确度 | ±2.5% |
| 安装类型 | 表面贴装 | 长度 | 2.9mm |
| 最小输入电压 | 2.2 V | 负荷调节 | 0.008 %/mA |
| 最大输入电压 | 5.5 V | 宽度 | 1.6mm |
| 引脚数目 | 5 | 高度 | 0.9mm |
| 最低工作温度 | -40 °C | 典型压差电压@电流 | 150mV |
| 最高工作温度 | +125 °C | 系列 | ADP151 |
| 输出数目 | 1 | 尺寸 | 2.9 x 1.6 x 0.9mm |
| 极性 | 正极 |

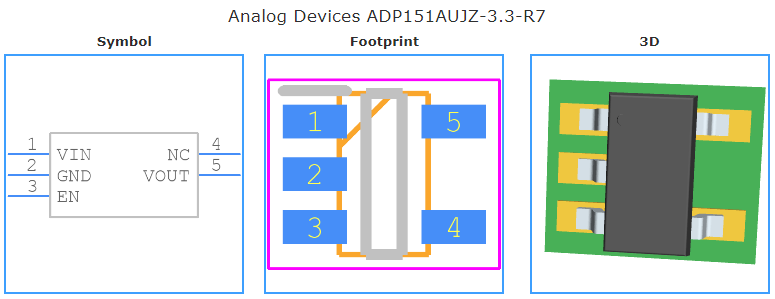

ADP151AUJZ-3.3-R7引脚图
