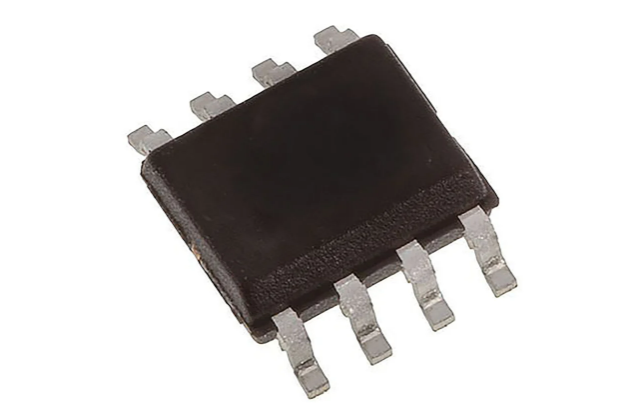

TLC555CDR

厂商名称：TI德州仪器

元件分类：定时器

中文描述：

定时器，振荡器和脉冲发生器，LinCMOS，2.1 MHz，非稳态，2 V至15 V，SOIC-8

英文描述：

Standard Timer Single 0°C 70°C 8-Pin SOIC T/R

数据手册：

在线购买：立即购买

TLC555CDR概述

TLC555CDR是采用TI LinCMOS?工艺制造的单片时序电路。该定时器与CMOS，TTL和MOS逻辑完全兼容，并以高达2MHz的频率运行。由于其高输入阻抗，该设备使用的定时电容器比NE555使用的定时电容器小。结果，更精确的时间延迟和振荡是可能的。在整个电源电压范围内，功耗都很低。与NE555一样，TLC555的触发电平大约等于电源电压的三分之一，而阈值电平大约等于电源电压的三分之二。这些电平可以通过使用控制电压端子（CONT）进行更改。当触发输入（TRIG）降至触发电平以下时，触发器被置位，输出变为高电平。

极低的功耗

能够在稳定模式下运行

CMOS输出能够在轨到轨之间摆动

高输出电流能力

输出与CMOS，TTL和MOS完全兼容

低电源电流减少了输出转换期间的尖峰

与NE555在功能上可互换，具有相同的引脚输出

根据MIL-STD-883C，方法3015.2的ESD保护超过2000 V

绿色产品，无Sb/Br

应用

国防，军用与航空，车用

TLC555CDR中文参数

安装类型	表面贴装	最低工作温度	0 °C
计时器类型	标准	最高工作温度	+70 °C
封装类型	SOIC	最大低电平输出电流	100mA
内部计时器数目	1	最大高电平输出电流	-10mA
引脚数目	8	尺寸	4.9 x 3.91 x 1.58mm
最高输入频率	2MHz	宽度	3.91mm
最小工作电源电压	2 V	高度	1.58mm
最大工作电源电压	15 V	长度	4.9mm
