L7912CV
- 厂商名称ST意法半导体
- 元件分类线性稳压器
- 中文描述固定LDO稳压器，7912，-35V至-19V，1.1V压降，-12V输出，1.5A输出，TO-220-3
- 英文描述Standard Regulator Neg-12V 1.5A 3-Pin(3+Tab)TO-220AB Tube
- 数据手册L7912CV数据手册Datasheet PDF
- 在线购买
L7912CV概述
L7912CV是3端固定LDO负电压调节器，可提供本地卡上调节，进一步消除了与单点调节相关的配电问题，具有与L78正标准系列相同的电压选项，特别适用于分离式电源耗材。如果提供足够的散热，它可以提供超过1.5A的输出电流。尽管主要设计为固定稳压器，但该设备可与外部组件一起使用以获得可调的电压和电流。
热过载保护
短路保护
输出过渡SOA保护
25°C时的输出容差为4％
应用
电源管理
热过载保护
短路保护
输出过渡SOA保护
25°C时的输出容差为4％
应用
电源管理
L7912CV中文参数
| 输出电压 | -12 V | 极性 | 负极 |
| 最大输出电流 | 1.5A | 线路调节 | 240 mV |
| 封装类型 | TO-220 | 静态电流 | 3mA |
| 输出类型 | 固定 | 负荷调节 | 240 mV |
| 安装类型 | 通孔 | 长度 | 10.4mm |
| 最大输入电压 | -35 V | 典型压差电压@电流 | 1.1 V @ 1 A |
| 引脚数目 | 3 | 宽度 | 4.6mm |
| 最低工作温度 | 0 °C | 尺寸 | 10.4 x 4.6 x 9.15mm |
| 最高工作温度 | +150 °C | 高度 | 9.15mm |
| 输出数目 | 1 | 系列 | L79xx |

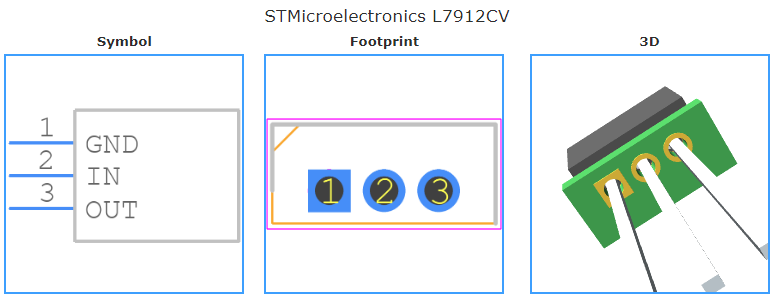

L7912CV引脚图
