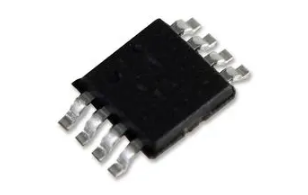

TXB0102DCUR
- 厂商名称TI德州仪器
- 元件分类电平转换器
- 中文描述电压转换器，1.2 V至5.5 V，VSSOP-8
- 英文描述Voltage Level Translator 2-CH Bidirectional 8-Pin VSSOP T/R
- 数据手册TXB0102DCUR数据手册Datasheet PDF
- 在线购买
TXB0102DCUR概述
TXB0102DCUR是一款2位双向电平转换器，具有自动方向感应与±15kV静电保护.这款非反相转换器使用两个独立可配置电源轨.A端口设计用于跟踪VCCA并接受任何电源电压1.2至3.6V.B端口设计用于跟踪VCCB并接受任何电源电压1.65至5.5V.可以在1.2，1.5，1.8，2.5，3.3和5V电压节点中的进行通用低压双向转换.VCCA不应高于VCCB.当输出启用(OE)输入为LOW时，所有输出均置于高阻状态.Ioff电路可禁用输出，防止器件掉电时电流回流造成损坏.为确保上电或掉电时的高阻状态，OE应通过下拉电阻连接至GND.电阻的最小值取决于驱动器的电流源能力.
A端口1.2至3.6V，B端口1.65至5.5V(VCCA≤VCCB)
VCC隔离功能-如果任一VCC输入处于GND，所有输出都处于高阻状态
OE输入电路参考VCCA
低功耗，最大ICC为4?A
IOFF支持半关断模式运行
闭锁性能超过100mA，JESD 78，Class II
绿色产品，无Sb/Br
应用
通信与网络，便携式器材，消费电子产品，计算机和计算机周边
A端口1.2至3.6V，B端口1.65至5.5V(VCCA≤VCCB)
VCC隔离功能-如果任一VCC输入处于GND，所有输出都处于高阻状态
OE输入电路参考VCCA
低功耗，最大ICC为4?A
IOFF支持半关断模式运行
闭锁性能超过100mA，JESD 78，Class II
绿色产品，无Sb/Br
应用
通信与网络，便携式器材，消费电子产品，计算机和计算机周边
TXB0102DCUR中文参数
| 制造商: | Texas Instruments | 安装风格: | SMD/SMT |
| 产品种类: | 转换 - 电压电平 | 封装 / 箱体: | VSSOP-8 |
| 传播延迟时间: | 7.4 ns | 系列: | TXB0102 |
| 电源电压-最大: | 5.5 V | 特点: | One-Shot Edge Accelerators, Bidirectional |
| 电源电压-最小: | 1.2 V, 1.65 V | 输入类型: | CMOS, TTL |
| 最小工作温度: | - 40 C | 工作温度范围: | - 40 C to + 85 C |
| 最大工作温度: | + 85 C |
TXB0102DCUR引脚图
