HD06-T
- 厂商名称Diodes
- 元件分类整流桥
- 中文描述二极管，桥式整流，玻璃钝化，单相，600 V，800 mA，SMD，1 V，4引脚
- 英文描述Rectifier Bridge Diode Single 600V 0.8A 4-Pin Mini-DIP SMD T/R
- 数据手册HD06-T数据手册Datasheet PDF
- 在线购买
HD06-T概述
HD06-T是一种表面安装的桥式整流器，带有镀锡引线端子，UL94V-0易燃性模压塑料外壳，并且在机身上标有极性。桥式整流器具有玻璃钝化管芯结构，低正向压降和高达30A峰值的浪涌过载额定值。非常适合自动化组装。
420V RMS反向电压
30A非重复峰值正向浪涌电流
75°C/W结点至环境典型热阻
10pF典型总电容
应用
电源整流
420V RMS反向电压
30A非重复峰值正向浪涌电流
75°C/W结点至环境典型热阻
10pF典型总电容
应用
电源整流
HD06-T中文参数
| 电桥类型 | 单相 | 最高工作温度 | +150 °C |
| 峰值平均正向电流 | 800mA | 最低工作温度 | -55 °C |
| 峰值反向重复电压 | 600V | 峰值正向电压 | 1V |
| 安装类型 | 表面贴装 | 峰值反向电流 | 500?A |
| 封装类型 | MiniDIP SMD | 长度 | 4.9mm |
| 引脚数目 | 4 | 宽度 | 4mm |
| 配置 | 单 | 尺寸 | 4.9 x 4 x 2.7mm |
| 峰值非重复正向浪涌电流 | 30A | 高度 | 2.7mm |

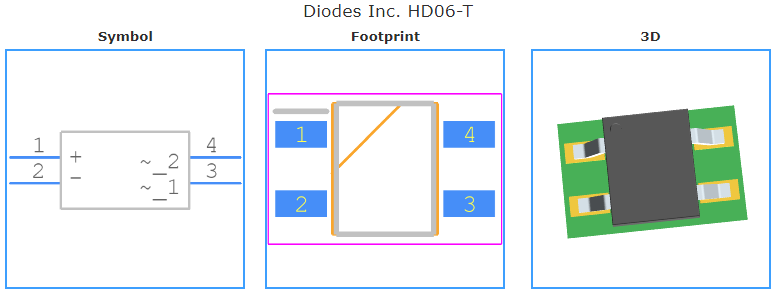

HD06-T引脚图
