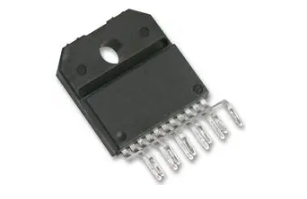

TDA7265
- 厂商名称ST意法半导体
- 元件分类音频功率放大器
- 中文描述音频功率放大器，25 W，AB，2通道，±5V至±25V，Multiwatt，11引脚
- 英文描述Audio Amp Speaker 2-CH Stereo 25W Class-AB 11-Pin(11+Tab)MULTIWATT V Tube
- 数据手册TDA7265数据手册Datasheet PDF
- 在线购买
TDA7265概述
TDA7265是一款AB级双音频功率放大器芯片，专为Hi-Fi音乐中心与立体声电视机等高品质音效应用而设计.
宽电源电压范围(最高可达+25V ABS)
分离式电源
THD=10％，RL=8R，VS=±20V时，输出功率高达25+25W
在打开/关闭时无爆音
静音(无爆音)
待机功能(低Iq)
短路保护
热过载保护
应用
音频，信号处理，消费电子产品
宽电源电压范围(最高可达+25V ABS)
分离式电源
THD=10％，RL=8R，VS=±20V时，输出功率高达25+25W
在打开/关闭时无爆音
静音(无爆音)
待机功能(低Iq)
短路保护
热过载保护
应用
音频，信号处理，消费电子产品
TDA7265中文参数
| 放大器类型 | AB 类 | 引脚数目 | 11 |
| 输出类型 | 2声道立体声 | 输入信号类型 | 单端 |
| 应用 | 扬声器 | 输出信号类型 | 单端 |
| 最大功率 | 25 W @ 8 Ω | 典型双电源电压 | ±12 V, ±15 V, ±18 V, ±24 V, ±9 V |
| 安装类型 | 通孔 | 尺寸 | 19.6 x 5 x 10.7mm |
| 电源类型 | 双 | 最高工作温度 | +85°C |
| 封装类型 | MULTIWATT V | 最低工作温度 | -20 °C |

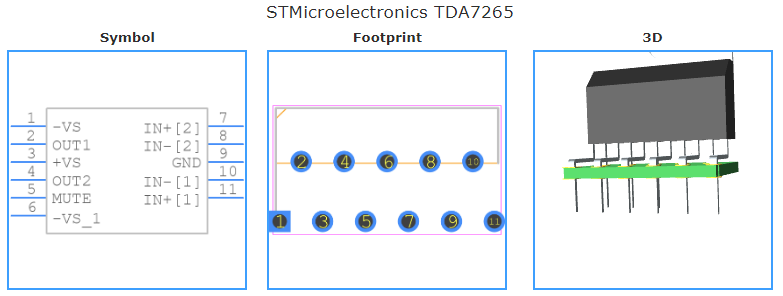

TDA7265引脚图
