LM324DTBR2G
- 厂商名称ON安森美
- 元件分类运算放大器
- 中文描述运算放大器，四路，4个放大器，1 MHz，0.6 V/?s，3V至32V，TSSOP，14引脚
- 英文描述Op Amp Quad GP±16V/32V 14-Pin TSSOP W T/R
- 数据手册LM324DTBR2G数据手册Datasheet PDF
- 在线购买
LM324DTBR2G概述
四路运算放大器，具有真正差分输入，可在3 V和32 V之间的电源电压下操作。
共模输入范围包括负电源，在很多应用中无需外部偏压组件。输出电压范围还包括负电源电压。
每包四个放大器
短路保护输出
真差分输入阶段
单电源范围：3 V至32 V
低输入偏置电流：最大100 nA(LM324A)
内部补偿
输入ESD钳可增加坚固性，而不会影响设备操作
共模输入范围包括负电源，在很多应用中无需外部偏压组件。输出电压范围还包括负电源电压。
每包四个放大器
短路保护输出
真差分输入阶段
单电源范围：3 V至32 V
低输入偏置电流：最大100 nA(LM324A)
内部补偿
输入ESD钳可增加坚固性，而不会影响设备操作
LM324DTBR2G中文参数
| 制造商: | ON Semiconductor | 工作电源电流: | 1.2 mA |
| 产品种类: | 运算放大器 - 运放 | 关闭: | No Shutdown |
| 安装风格: | SMD/SMT | CMRR - 共模抑制比: | 65 dB |
| 封装 / 箱体: | TSSOP-14 | 系列: | LM324 |
| 通道数量: | 4 Channel | 放大器类型: | Low Power Amplifier |
| 电源电压-最大: | 32 V | 高度: | 1.05 mm |
| GBP-增益带宽产品: | 1 MHz | 长度: | 5.1 mm |
| 每个通道的输出电流: | 40 mA | 宽度: | 4.5 mm |
| SR - 转换速率 : | 0.6 V/us | 双重电源电压: | +/- 3 V, +/- 5 V, +/- 9 V |
| Vos - 输入偏置电压 : | 7 mV | 最大双重电源电压: | +/- 16 V |
| 电源电压-最小: | 3 V | 最小双重电源电压: | +/- 1.5 V |
| 最小工作温度: | 0 C | 工作电源电压: | 3 V to 32 V, +/- 1.5 V to +/- 16 V |
| 最大工作温度: | + 70 C | 产品类型: | Op Amps - Operational Amplifiers |
| Ib - 输入偏流: | 250 nA | PSRR - 电源抑制比: | 65 dB |

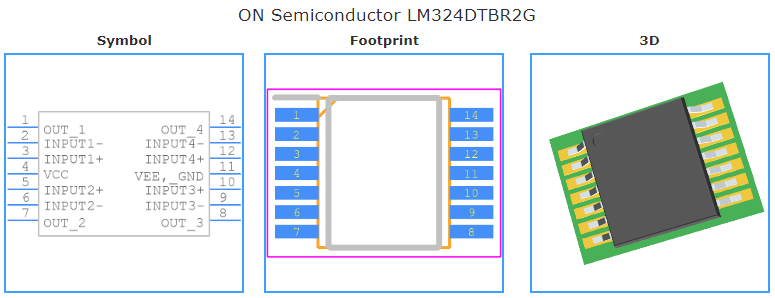

LM324DTBR2G引脚图
