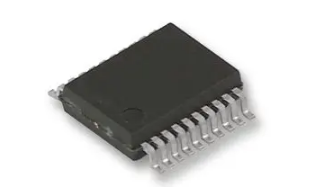

SN74HC244NSR
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述缓冲器/线路驱动器，74HC244，2V至6V，SOP-20
- 英文描述Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SOP T/R
- 数据手册SN74HC244NSR数据手册Datasheet PDF
- 在线购买
SN74HC244NSR概述
SN74HC244NSR是一个八进制缓冲器/线路驱动器，专门设计用于提高三态存储器地址驱动器，时钟驱动器以及面向总线的接收器和发送器的性能和密度。SNx4HC244器件被组织为两个具有单独的输出使能（OE）输入的4位缓冲器和驱动器。当OE为低电平时，器件将非反相数据从A输入传递到Y输出。OE为高电平时，输出处于高阻抗状态。为了确保上电或掉电期间的高阻抗状态，OE应该通过上拉电阻器连接到VCC，并且电阻器的最小值由驱动器的电流吸收能力确定。
大电流输出可驱动多达15个LSTTL负载
三态输出驱动总线或缓冲存储器地址寄存器
最大80?A ICC低功耗
11ns典型传播延迟（tpd）
5V时±6mA输出驱动
1?A（最大值）低输入电流
绿色产品，无Sb/Br
应用
工业，自动化与过程控制，信号处理，通信与网络
大电流输出可驱动多达15个LSTTL负载
三态输出驱动总线或缓冲存储器地址寄存器
最大80?A ICC低功耗
11ns典型传播延迟（tpd）
5V时±6mA输出驱动
1?A（最大值）低输入电流
绿色产品，无Sb/Br
应用
工业，自动化与过程控制，信号处理，通信与网络
SN74HC244NSR中文参数
| 制造商: | Texas Instruments | 高度: | 1.95 mm |
| 产品种类: | 缓冲器和线路驱动器 | 长度: | 12.6 mm |
| 输入线路数量: | 8 Input | 工作温度范围: | - 40 C to + 85 C |
| 输出线路数量: | 8 Output | 输出类型: | 3-State |
| 极性: | Non-Inverting | 系列: | SN74HC244 |
| 高电平输出电流: | - 7.8 mA | 技术: | CMOS |
| 低电平输出电流: | 7.8 mA | 宽度: | 5.3 mm |
| 静态电流: | 8 uA | 商标: | Texas Instruments |
| 电源电压-最大: | 6 V | 逻辑系列: | HC |
| 电源电压-最小: | 2 V | 逻辑类型: | CMOS |
| 工作电源电流: | 80 uA | 通道数量: | 8 |
| 最小工作温度: | - 40 C | 电源电流—最大值: | 8 uA |
| 最大工作温度: | + 85 C | 输入信号类型: | Single-Ended |
| 安装风格: | SMD/SMT | 工作电源电压: | 2 V to 6 V |
| 封装 / 箱体: | SO-20 | 产品类型: | Buffers & Line Drivers |
| 功能: | Buffer/Line Driver | 传播延迟时间: | 165 ns at 2 V, 33 ns at 4.5 V, 28 ns at 6 V |

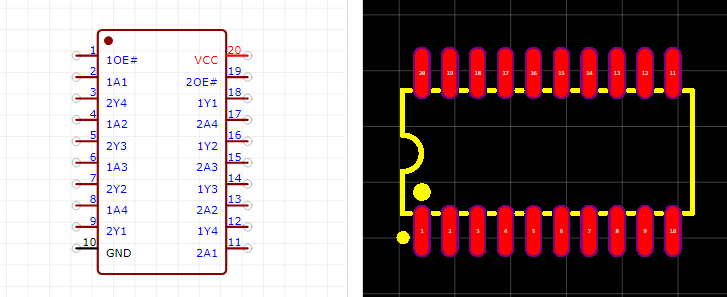

SN74HC244NSR引脚图
