LD1085D2T33R
- 厂商名称ST意法半导体
- 元件分类线性稳压器LDO
- 中文描述固定电压稳压器，LDO，6.3V至30V，1.3V压差，3.3V输出，3A输出，TO-263-3
- 英文描述LDO Regulator Pos 3.3V 3A 3-Pin(2+Tab)D2PAK T/R
- 数据手册LD1085D2T33R数据手册Datasheet PDF
- 在线购买
LD1085D2T33R概述
LD1085D2T33R是一款可调和固定的低压降正电压调节器，能够提供高达3A的输出电流。在最大输出电流下，压差最大保证为1.2V，在较低负载下压降减小。它与较早的3端子可调稳压器引脚兼容，但在压降和输出容差方面提供了更好的性能。与PNP稳压器不同，在PNP稳压器中，一部分输出电流被浪费为静态电流，而静态电流则流入负载，从而提高了效率。只需至少10?F的电容即可保持稳定性。
25°C时的输出容差为±1％，在整个温度范围内的输出容差为±2％
内部功率和热极限
引脚兼容标准可调VREG
应用
电源管理
25°C时的输出容差为±1％，在整个温度范围内的输出容差为±2％
内部功率和热极限
引脚兼容标准可调VREG
应用
电源管理
LD1085D2T33R中文参数
| 输出电压 | 3.3 V | 精确度 | ±1% |
| 输出类型 | 固定 | 最低工作温度 | -40 °C |
| 封装类型 | D2PAK | 最高工作温度 | +125 °C |
| 最大输出电流 | 3A | 线路调节 | 6 mV |
| 安装类型 | 表面贴装 | 尺寸 | 10.4 x 9.35 x 4.6mm |
| 最大输入电压 | 30 V | 高度 | 4.6mm |
| 引脚数目 | 3 | 负荷调节 | 15 mV |
| 输出数目 | 1 | 长度 | 10.4mm |
| 极性 | 正极 | 宽度 | 9.35mm |
| 静态电流 | 5mA |

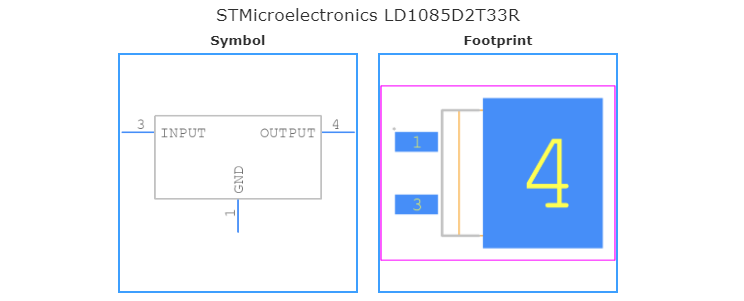

LD1085D2T33R引脚图
