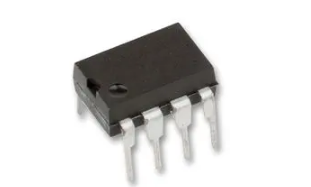

SSM2142PZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述20 Hz至20 kHz，15 V/?s压摆率，6 V至18 V，DIP-8
- 英文描述SP Amp Line Driver Amp Single±18V 8-Pin PDIP N Tube
- 数据手册SSM2142PZ数据手册Datasheet PDF
- 在线购买
SSM2142PZ概述
SSM2142PZ是平衡线驱动器，可将单端输入信号转换为具有高输出驱动力的平衡输出信号对。通过使用低噪声热匹配薄膜电阻器和高转换速率放大器，它可以消除电源线的嗡嗡声，RF干扰，电压降以及其他音频电缆在长距离运行时通常会遇到的外部噪声，从而有助于保持音频系统的音质。通过对板载电阻器进行激光微调，可以出色地抑制共模噪声和失调误差，从而确保了高增益精度。SSM2142的精心设计的输出级能够驱动困难的负载，即使电缆很长或负载低至600R，也能产生低失真性能，并且在各种工作条件下都稳定。基于交叉耦合，
变压器式平衡输出
将10Vrms驱动到600V负载
驱动大电容负载和长电缆时稳定
低失真（0.006％，典型20Hz至20kHz，10Vrms至600V）
高摆率（典型值为15V/ms）
低增益误差（差分或单端，典型值为0.7％）
输出短路保护
应用
音频，信号处理，通信与网络，工业，传感与仪器
变压器式平衡输出
将10Vrms驱动到600V负载
驱动大电容负载和长电缆时稳定
低失真（0.006％，典型20Hz至20kHz，10Vrms至600V）
高摆率（典型值为15V/ms）
低增益误差（差分或单端，典型值为0.7％）
输出短路保护
应用
音频，信号处理，通信与网络，工业，传感与仪器
SSM2142PZ中文参数
| 制造商: | Analog Devices Inc. | 高度: | 3.3 mm |
| 产品种类: | 音频放大器 | 输入类型: | Single |
| 系列: | SSM2142 | 长度: | 9.27 mm |
| 产品: | Audio Line Drivers / Receivers | 输出电流: | 70 mA |
| 类: | Other | 电源类型: | Single |
| 输出功率: | - | 宽度: | 6.35 mm |
| 安装风格: | Through Hole | 商标: | Analog Devices |
| 类型: | 1-Channel Line Driver | 增益: | 5.98 dB |
| 封装 / 箱体: | PDIP-8 | 通道数量: | 1 Channel |
| THD + 噪声: | 0.00006 | 电源电流—最大值: | 7 mA |
| 电源电压-最大: | 18 V | 工作电源电流: | 5.5 mA |
| 电源电压-最小: | 13 V | 工作电源电压: | 18 V |
| 最小工作温度: | - 40 C | 输出信号类型: | Differential |
| 最大工作温度: | + 85 C | 产品类型: | Audio Amplifiers |
| 封装: | Tube | PSRR - 电源抑制比: | 80 dB |
| 描述/功能: | Balanced line driver |

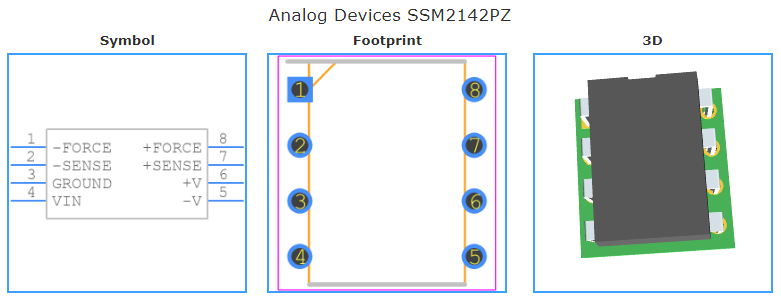

SSM2142PZ引脚图
