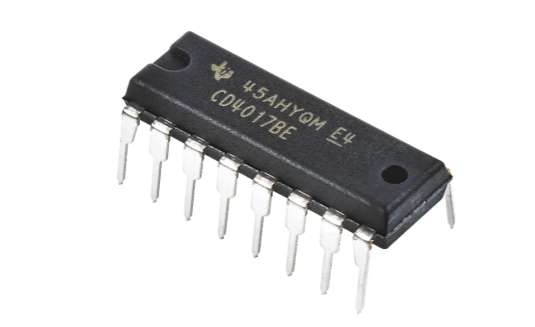

CD4017BE
- 厂商名称TI德州仪器
- 元件分类计数器
- 中文描述十进制计数器/除法器，11 MHz，1个门，1输入，3 V至18 V，DIP-16
- 英文描述Counter/Divider Single 5-Bit Decade UP 16-Pin PDIP Tube
- 数据手册CD4017BE数据手册Datasheet PDF
- 在线购买
CD4017BE概述
CD4017BE是一个5级Johnson计数器，10个十进制输入.输入包括一个时钟，一个复位，一个时钟禁止信号.时钟输入电路中的施密特触发提供了脉冲形成，允许无限的时钟输入脉冲上升和下降时间.此计数器在时钟禁止信号低时，正向时钟信号过渡时有着先进的一次计数.使用Johnson计数器进行配置允许了高速运行，2路输入解码门，无传输电信号解码输出.具有防抱死门，确保合理的技术次序.
5-V，10-V，和15-V参数等级
全静态运行
标准化，对称的输出特性
100%测试可用于20V静态电流.
满足所有JEDEC试行性No.13B标准
应用
时钟与计时，嵌入式设计与开发，系统监控，传感与仪器，自动化与过程控制
5-V，10-V，和15-V参数等级
全静态运行
标准化，对称的输出特性
100%测试可用于20V静态电流.
满足所有JEDEC试行性No.13B标准
应用
时钟与计时，嵌入式设计与开发，系统监控，传感与仪器，自动化与过程控制
CD4017BE中文参数
| 封装类型 | PDIP | 最大工作电源电压 | 18 V |
| 逻辑功能 | 计数器、除频器 | 尺寸 | 19.69 x 6.6 x 4.57mm |
| 阶段数目 | 5 | 长度 | 19.69mm |
| 逻辑系列 | CMOS | 宽度 | 6.6mm |
| 安装类型 | 通孔 | 方向类型 | 单向 |
| 计数器类型 | 十进制 | 触发类型 | 上升沿/下降沿 |
| 工作模式 | 增序计数器 | 高度 | 4.57mm |
| 元件数目 | 1 | 最低工作温度 | -55 °C |
| 引脚数目 | 16 | 最高工作温度 | +125 °C |
| 最小工作电源电压 | 3 V |

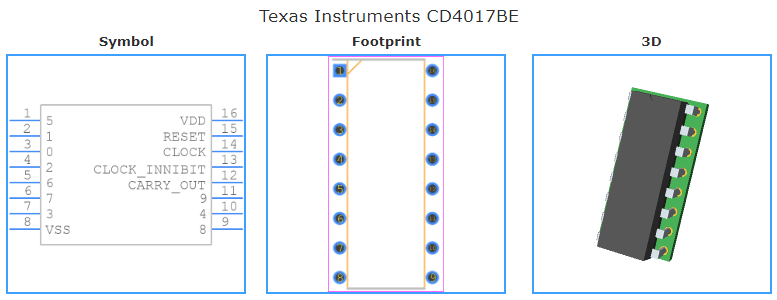

CD4017BE引脚图
