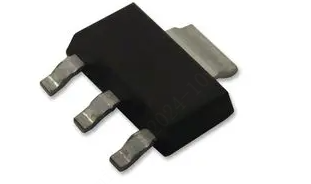

LD1117S25TR
- 厂商名称意法半导体
- 元件分类线性稳压器
- 中文描述稳压器,固定LDO,15V输入,1.1V压差,2.5V/800mA输出,SOT-223-3
- 英文描述LDO Voltage Regulators 2.5V 0.8A Positive<span> </span>
- 数据手册LD1117S25TR数据手册Datasheet PDF
- 在线购买
LD1117S25TR概述
LD1117系列低压降稳压器提供1.25V至15V可调输出电压,并且可提供800mA输出电流。NPN传输晶体管确保高效率。与PNP不同,静态电流主要流入负载。仅需使用常见的10μF电容稳定。片上微调允许稳压器达到严格的输出电压公差,在25°C时±1％。可调稳压器可与其他标准引脚兼容,具有良好的压差和公差性能。
低压差(典型值为1V)
SCSI-2端接2.85V设备性能
内部限流与限热
75dB电源电压抑制
低压差(典型值为1V)
SCSI-2端接2.85V设备性能
内部限流与限热
75dB电源电压抑制
LD1117S25TR中文参数
| 制造商: | STMicroelectronics | 最大工作温度: | + 125 ℃ |
| 产品种类: | 低压差稳压器 | 回动电压: | 1 V |
| 安装风格: | SMD/SMT | 系列: | LD1117 |
| 封装 / 箱体: | SOT-223-3 | 回动电压—最大值: | 1.1 V |
| 输出电压: | 2.5 V | 高度: | 1.8 mm |
| 输出电流: | 950 mA | Ib - 输入偏流: | 5 mA |
| 输出端数量: | 1 Output | 长度: | 6.5 mm |
| 极性: | Positive | 线路调整率: | 6 mV |
| 静态电流: | 5 mA | 负载调节: | 10 mV |
| 输出类型: | Fixed | Pd-功率耗散: | 12 W |
| 最小工作温度: | 0 ℃ | 电压调节准确度: | 0.01 |

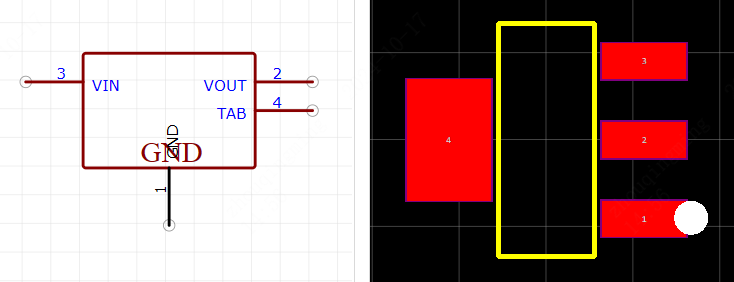

LD1117S25TR引脚图
