ADUM3211ARZ
- 厂商名称ADI
- 元件分类数字隔离器
- 中文描述数字隔离器,2放大器,3V,5.5V,NSOIC,8引脚,1Mbps
- 英文描述Dual-Channel Digital Isolators Enhanced System-Level ESD Reliability
- 数据手册ADUM3211ARZ数据手册Datasheet PDF
- 在线购买
ADUM3211ARZ概述
ADUM3211是一款双通道数字隔离器。它是基于analog devices,Inc.的icoupler®技术。简单的icoupler数字接口和稳定的性能特点消除了典型的光耦合器对不确定的电流传输比、非线性传输功能以及温度和寿命影响的担忧。在可比的信号数据率下，它消耗的功率是光耦合器的十分之一到六分之一。它通过了UL认证：根据UL 1577，1分钟2500V rms，CSA元件验收通知#5A，VDE合格证书，DIN V VDE V 0884-10（VDE V 0884-10）：2006-12，VIORM=560V峰值。它广泛用于尺寸关键的多通道隔离、SPI接口/数据转换器隔离、RS-232/RS-422/RS-485收发器隔离、数字现场总线隔离、栅极驱动接口、混合动力电动汽车、电池监测和电机驱动等应用。
根据IEC 61000-4-x，增强系统级ESD性能
默认低输出，窄体
3.3 V/5V电平转换
电源电流为1.1mA（典型值）
输入数量，VDD1侧为1
输入数量，VDD2侧为1
最大数据速率为1Mbps
最大传播延迟为50ns（在5V时）
最大脉宽失真：6ns
工作温度范围为-40°C至+105°C，封装样式为8引脚SOIC-N
根据IEC 61000-4-x，增强系统级ESD性能
默认低输出，窄体
3.3 V/5V电平转换
电源电流为1.1mA（典型值）
输入数量，VDD1侧为1
输入数量，VDD2侧为1
最大数据速率为1Mbps
最大传播延迟为50ns（在5V时）
最大脉宽失真：6ns
工作温度范围为-40°C至+105°C，封装样式为8引脚SOIC-N
ADUM3211ARZ中文参数
制造商:Analog Devices Inc.
产品种类:数字隔离器
系列:ADUM3211
安装风格:SMD/SMT
封装/箱体:SOIC-8
通道数量:2 Channel
极性:Unidirectional
数据速率:1 Mb/s
绝缘电压:2500 Vrms
隔离类型:Magnetic Coupling
电源电压-最大:5.5 V
电源电压-最小:3 V
工作电源电流:1.1 mA,1.3 mA
传播延迟时间:50 ns
最小工作温度:-40℃
最大工作温度:+105℃
最大下降时间:3 ns(Typ)
最大上升时间:3 ns(Typ)
工作电源电压:5.5 V
产品类型:Digital Isolators
脉冲宽度:1000 ns
产品种类:数字隔离器
系列:ADUM3211
安装风格:SMD/SMT
封装/箱体:SOIC-8
通道数量:2 Channel
极性:Unidirectional
数据速率:1 Mb/s
绝缘电压:2500 Vrms
隔离类型:Magnetic Coupling
电源电压-最大:5.5 V
电源电压-最小:3 V
工作电源电流:1.1 mA,1.3 mA
传播延迟时间:50 ns
最小工作温度:-40℃
最大工作温度:+105℃
最大下降时间:3 ns(Typ)
最大上升时间:3 ns(Typ)
工作电源电压:5.5 V
产品类型:Digital Isolators
脉冲宽度:1000 ns

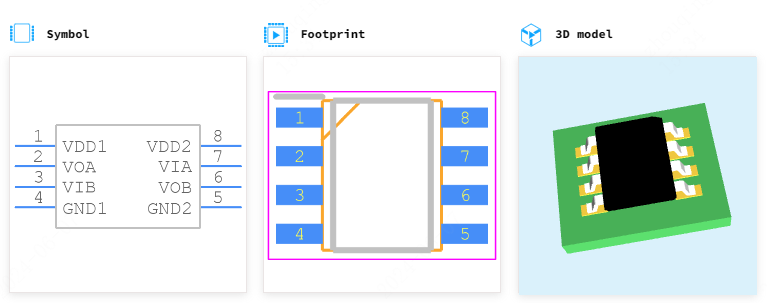

ADUM3211ARZ引脚图
