ADG836YRMZ
- 厂商名称ADI
- 元件分类模拟开关IC
- 中文描述模拟开关 IC Low Voltage Dual SPDT Switch IC.<br /> <div> <br /> </div>
- 英文描述Analog Switch ICs Low Voltage Dual SPDT Switch IC.
- 数据手册ADG836YRMZ数据手册Datasheet PDF
- 在线购买
ADG836YRMZ概述
ADG836是一款低压互补金属氧化物半导体(CMOS)器件，包含两个可独立选择的单刀双掷(SPDT)开关。该器件在整个温度范围内具有小于0.8 ohm的超低导通电阻。它完全符合3.3V、2.5V和1.8V电源工作要求。每个开关在导通时双向导电性能相同，输入信号范围可延伸至电源。它具有先断后连的开关动作。它被广泛应用于手机、PDA、MP3播放器、电源路由、电池供电系统、PCMCIA卡、调制解调器、音频和视频信号路由、通信系统等。
在（VDD=2.7V，VS=0V至VDD，IS=100mA）时，导通电阻为0.5ohm（典型值）
在（VDD=2.7V，VS=0V至VDD）时，导通电阻平整度为0.1ohm（典型值）
1.65V至3.6V操作
连续高电流承载能力:300mA
轨至轨开关操作
在（VS=1.5V、RS=0 ohm、CL=1nF）时，电荷注入为40pC（典型值）
在（S1A至S2A/S1B至S2B，RL=50 ohm）时，通道至通道串音为-90dB（典型值）
在（RL=32 ohm、f=20Hz至20KHz、VS=2V p-p）时，总谐波失真加噪声为0.02
工作温度:-40°C到+125°C
封装方式为10引脚迷你小外形[MSOP]
在（VDD=2.7V，VS=0V至VDD，IS=100mA）时，导通电阻为0.5ohm（典型值）
在（VDD=2.7V，VS=0V至VDD）时，导通电阻平整度为0.1ohm（典型值）
1.65V至3.6V操作
连续高电流承载能力:300mA
轨至轨开关操作
在（VS=1.5V、RS=0 ohm、CL=1nF）时，电荷注入为40pC（典型值）
在（S1A至S2A/S1B至S2B，RL=50 ohm）时，通道至通道串音为-90dB（典型值）
在（RL=32 ohm、f=20Hz至20KHz、VS=2V p-p）时，总谐波失真加噪声为0.02
工作温度:-40°C到+125°C
封装方式为10引脚迷你小外形[MSOP]
ADG836YRMZ中文参数
制造商:Analog Devices Inc.
产品种类:模拟开关IC
安装风格:SMD/SMT
封装/箱体:MSOP-10
通道数量:2 Channel
配置:2 x SPDT
导通电阻—最大值:650 mOhms
电源电压-最小:1.65 V
电源电压-最大:3.6 V
最小双重电源电压:-
最大双重电源电压:-
运行时间—最大值:26 ns
空闲时间—最大值:7 ns
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADG836
Pd-功率耗散:3.6 uW
电源电流—最大值:1 uA
电源类型:Single Supply
开关直流:300 mA
产品种类:模拟开关IC
安装风格:SMD/SMT
封装/箱体:MSOP-10
通道数量:2 Channel
配置:2 x SPDT
导通电阻—最大值:650 mOhms
电源电压-最小:1.65 V
电源电压-最大:3.6 V
最小双重电源电压:-
最大双重电源电压:-
运行时间—最大值:26 ns
空闲时间—最大值:7 ns
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADG836
Pd-功率耗散:3.6 uW
电源电流—最大值:1 uA
电源类型:Single Supply
开关直流:300 mA

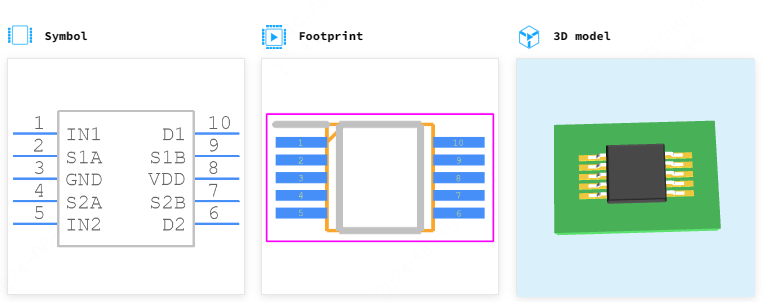

ADG836YRMZ引脚图
