ADP7182AUJZ
- 厂商名称ADI
- 元件分类低压差稳压器
- 中文描述LDO稳压器，可调，-2.7 V至-28 V输入，-0.185 V Dout，-0.2 A输出，TSOT-5
- 英文描述Analog Devices ADP7182AUJZ-R7,LDO Regulator,-200mA Adjustable,-1.2→-28 V,±1%5-Pin,TSOT
- 数据手册ADP7182AUJZ数据手册Datasheet PDF
- 在线购买
ADP7182AUJZ概述
ADP7182是一款CMOS、低压差（LDO）线性稳压器。它采用先进的专有架构，提供高电源抑制和低噪声，并通过一个小的2.2μF陶瓷输出电容实现了出色的线路和负载瞬态响应。该器件的稳压器输出噪声为18μV rms，与输出电压无关。使能逻辑能够与正或负的逻辑电平接口，具有最大的灵活性。它被广泛用于对噪声敏感的应用进行调节，模数转换器（ADC）和数字模拟转换器（DAC）电路、精密放大器、通信和基础设施、医疗和保健、工业和仪器仪表等。
由ADIsimPower工具支持
正或负使能逻辑，输出电压为可调
输入电压范围:-2.7V到-28V
输出电流最大为-200mA，由ADIsimPower工具支持
在-200mA负载下，低压差为-185mV（典型值）
初始精度为±1%，线路、负载和温度精度为+2%（最大）/-3%（最小）
低静态电流为-650μA（典型值），负载为-200mA，低关断电流为-2μA（典型值）
电流限制和过热过载保护
工作温度范围:-40°C到+125°C
封装方式为5引脚TSOT
由ADIsimPower工具支持
正或负使能逻辑，输出电压为可调
输入电压范围:-2.7V到-28V
输出电流最大为-200mA，由ADIsimPower工具支持
在-200mA负载下，低压差为-185mV（典型值）
初始精度为±1%，线路、负载和温度精度为+2%（最大）/-3%（最小）
低静态电流为-650μA（典型值），负载为-200mA，低关断电流为-2μA（典型值）
电流限制和过热过载保护
工作温度范围:-40°C到+125°C
封装方式为5引脚TSOT
ADP7182AUJZ中文参数
制造商:Analog Devices Inc.
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:TSOT-23-5
输出电压:Adjustable
输出电流:200 mA
输出端数量:1 Output
极性:Negative,Positive
静态电流:650 uA
输入电压（最小值）:-2.7 V
输入电压（最大值）:-28 V
PSRR/纹波抑制—典型值:66 dB
输出类型:Adjustable
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:-185 mV
系列:ADP7182
回动电压—最大值:-360 mV
线路调整率:0.01%/V
负载调节:0.001%/mA
工作电源电流:-650 uA
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:TSOT-23-5
输出电压:Adjustable
输出电流:200 mA
输出端数量:1 Output
极性:Negative,Positive
静态电流:650 uA
输入电压（最小值）:-2.7 V
输入电压（最大值）:-28 V
PSRR/纹波抑制—典型值:66 dB
输出类型:Adjustable
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:-185 mV
系列:ADP7182
回动电压—最大值:-360 mV
线路调整率:0.01%/V
负载调节:0.001%/mA
工作电源电流:-650 uA

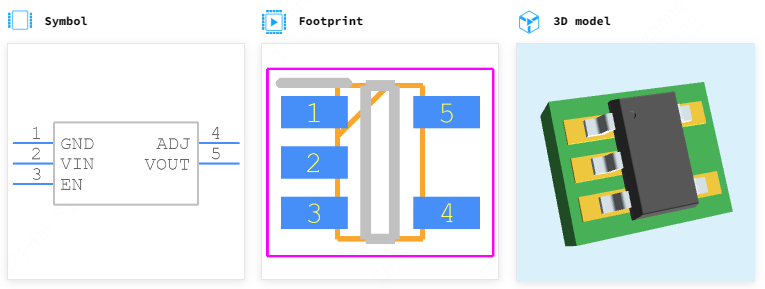

ADP7182AUJZ引脚图
