ADUM141E0BRQZ
- 厂商名称ADI
- 元件分类数字隔离器
- 中文描述数字隔离器,4放大器,1.7V,5.5V,QSOP,16引脚,150Mbps
- 英文描述3.0 kV RMS/3.75 kV RMS Quad Digital Isolators
- 数据手册ADUM141E0BRQZ数据手册Datasheet PDF
- 在线购买
ADUM141E0BRQZ概述
ADUM141E是一款基于Analog Devices,Inc.的iCoupler®技术的四通道数字隔离器。这些隔离元件结合了高速、互补金属氧化物半导体（CMOS）和单片空气芯变压器技术，提供了优于光耦合器器件和其他集成耦合器等替代品的出色性能特征。安全和监管方面的认证有：UL认可3000V rms/3750V rms，1分钟，符合UL 1577，CSA元件验收通知5A，VDE合格证书，DIN VDE V 0884-11（VDE V 0884-11）：2017-01，VIORM=849 V峰值，CQC认证符合GB4943.1-2011。该隔离器主要用于通用多通道隔离、串行外设接口（SPI）/数据转换器隔离、工业现场总线隔离等应用。
高共模瞬态抗扰为100kV/μs
对辐射和传导噪声具有很强的稳定性，低传播延迟
1.8 V至5V电平转换
150Mbps的最大保证数据率
向下兼容
低动态功耗
耐受额定电压为3.0kV rms
工作温度范围:-40°C到+125°C
VDD1侧的输入数为3，故障安全输出状态为低
封装方式为16引脚QSOP
高共模瞬态抗扰为100kV/μs
对辐射和传导噪声具有很强的稳定性，低传播延迟
1.8 V至5V电平转换
150Mbps的最大保证数据率
向下兼容
低动态功耗
耐受额定电压为3.0kV rms
工作温度范围:-40°C到+125°C
VDD1侧的输入数为3，故障安全输出状态为低
封装方式为16引脚QSOP
ADUM141E0BRQZ中文参数
制造商:Analog Devices Inc.
产品种类:数字隔离器
系列:ADUM141ES
安装风格:SMD/SMT
封装/箱体:QSOP-16
通道数量:4 Channel
极性:Unidirectional
数据速率:150 Mb/s
绝缘电压:3000 Vrms
隔离类型:Magnetic Coupling
电源电压-最大:5.5 V
电源电压-最小:1.7 V
工作电源电流:11.4 mA
传播延迟时间:15 ns
最小工作温度:-40℃
最大工作温度:+125℃
正向通道:3 Channel
最大下降时间:2.5 ns
最大上升时间:2.5 ns
脉冲宽度:6.6 ns
脉冲宽度失真:0.5 ns
反向通道:1 Channel
关闭:No Shutdown
产品种类:数字隔离器
系列:ADUM141ES
安装风格:SMD/SMT
封装/箱体:QSOP-16
通道数量:4 Channel
极性:Unidirectional
数据速率:150 Mb/s
绝缘电压:3000 Vrms
隔离类型:Magnetic Coupling
电源电压-最大:5.5 V
电源电压-最小:1.7 V
工作电源电流:11.4 mA
传播延迟时间:15 ns
最小工作温度:-40℃
最大工作温度:+125℃
正向通道:3 Channel
最大下降时间:2.5 ns
最大上升时间:2.5 ns
脉冲宽度:6.6 ns
脉冲宽度失真:0.5 ns
反向通道:1 Channel
关闭:No Shutdown

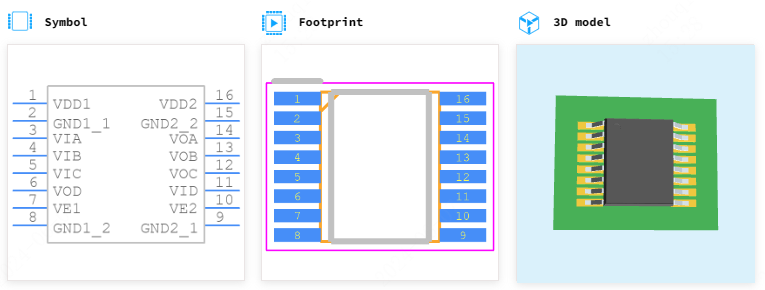

ADUM141E0BRQZ引脚图
