AD584JNZ
- 厂商名称ADI
- 元件分类电压基准芯片
- 中文描述电压基准, DIP-8, 0 至 70度
- 英文描述AD584JNZ,Programmable Voltage Reference 10V 0.3%40 V max.8-Pin PDIP
- 数据手册AD584JNZ数据手册Datasheet PDF
- 在线购买
AD584JNZ概述
AD584是一款8端子精密电压基准。该器件采用激光晶片微调(LWT)技术来调整引脚可编程输出电平和温度系数，是目前最灵活的单片式高精度电压基准。除了可编程输出电压外，该器件还提供了一个独特的选通终端，允许打开或关闭器件。当该器件用作电源基准时，只需一个低功耗信号即可关闭电源。在关断状态下，器件耗尽的电流会减小到约100µA。在开启状态下，包括输出缓冲放大器在内的总电源电流通常为750µA。建议将其用作需要外部精密基准的8位、10位或12位数模转换器(DAC)的基准。
激光微调精度高，无需外部元件
提供零输出选通端子
输出源电流或灌电流
低静态电流为1mA（最大值）
10mA电流输出能力
输出电压为2.5V，初始精度为0.30%，温度系数为30ppm/°C
噪声（0.1Hz至10Hz）为50µV p-p（典型值，VIN=15V和25°C）
2端子负基准：能力（5V及以上）
在（VIN=15 V、25°C）时，开启沉降时间至0.1%为200µs（典型值）
工作温度为0°C至70°C，封装样式为8引脚PDIP
激光微调精度高，无需外部元件
提供零输出选通端子
输出源电流或灌电流
低静态电流为1mA（最大值）
10mA电流输出能力
输出电压为2.5V，初始精度为0.30%，温度系数为30ppm/°C
噪声（0.1Hz至10Hz）为50µV p-p（典型值，VIN=15V和25°C）
2端子负基准：能力（5V及以上）
在（VIN=15 V、25°C）时，开启沉降时间至0.1%为200µs（典型值）
工作温度为0°C至70°C，封装样式为8引脚PDIP
AD584JNZ中文参数
制造商:Analog Devices Inc.
产品种类:参考电压
安装风格:Through Hole
封装/箱体:PDIP-8
参考类型:Series Precision References
输出电压:2.5 V,5 V,7.5 V,10 V
初始准确度:0.3%
温度系数:30 PPM/C
串联VREF—输入电压—最大值:30 V
分流电流—最大值:10 mA
最小工作温度:-55℃
最大工作温度:+125℃
系列:AD584
准确性:50 ppm/mA
商标:Analog Devices
高度:3.3 mm
输入电压:4.5 V to 30 V
长度:9.27 mm
负载调节:50 ppm/mA
最大输出电压:10 V
工作电源电流:750 uA
输出电流:10 mA
电源电流—最大值:1 mA
产品种类:参考电压
安装风格:Through Hole
封装/箱体:PDIP-8
参考类型:Series Precision References
输出电压:2.5 V,5 V,7.5 V,10 V
初始准确度:0.3%
温度系数:30 PPM/C
串联VREF—输入电压—最大值:30 V
分流电流—最大值:10 mA
最小工作温度:-55℃
最大工作温度:+125℃
系列:AD584
准确性:50 ppm/mA
商标:Analog Devices
高度:3.3 mm
输入电压:4.5 V to 30 V
长度:9.27 mm
负载调节:50 ppm/mA
最大输出电压:10 V
工作电源电流:750 uA
输出电流:10 mA
电源电流—最大值:1 mA

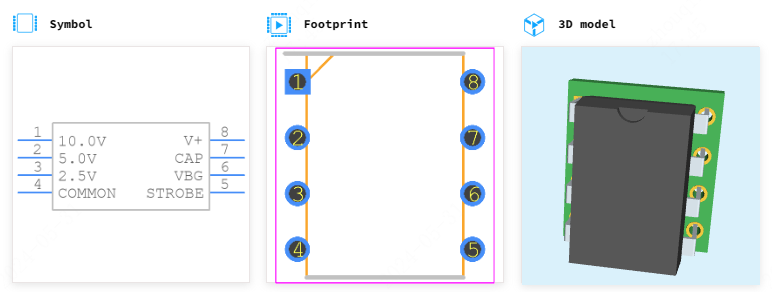

AD584JNZ引脚图
