AD831APZ
- 厂商名称ADI
- 元件分类射频混合器
- 中文描述射频混频器，低失真，1通道，500MHz，9V至11V电源，-40至85℃，LCC-20
- 英文描述RF Mixer IC HF,VHF With Amplifier 500MHz 20-PLCC(9x9)
- 数据手册AD831APZ数据手册Datasheet PDF
- 在线购买
AD831APZ概述
AD831是一款低失真、宽动态范围的单片混频器，可用于高频和甚高频接收机中的射频至中频下变频、DMR基站中的第二混频器、直达基带转换、正交调制和解调以及超声成像应用中的多普勒频移检测等应用。混频器包括一个LO驱动器和一个低噪声输出放大器，并提供用户可编程功耗和一个三阶截取点。AD831为-10dBm LO功率提供+24dBm三阶截取点，与无源混频器相比，无需大功率LO驱动器及其随之而来的屏蔽和隔离问题，从而提高了系统性能，降低了系统成本。应用包括高性能射频/中频混频器、直接基带转换、图像剔除混频器、I/Q调制器和解调器。
典型带宽为400MHz（TA=+25°C，±VS=±5V，-10dBm信号电平）
典型1 dB压缩点为10dBm（TA=+25°C和±VS=±5V）
典型直流输入电阻为1.3千欧（差分或共模，TA=+25°C）
典型压摆率为300V/µs（TA=+25°C和±VS=±5V）
典型开关电平为200mV p-p（TA=+25°C和±VS=±5V）
典型三阶截距为24dBm（输出参考，±100mV LO输入，TA=+25°C）
使用双电源进行直流耦合，所有端口均可进行直流耦合
直流操作无频率下限
温度范围为-40°C至+85°C
20引线塑料引线芯片载体[PLCC]封装
典型带宽为400MHz（TA=+25°C，±VS=±5V，-10dBm信号电平）
典型1 dB压缩点为10dBm（TA=+25°C和±VS=±5V）
典型直流输入电阻为1.3千欧（差分或共模，TA=+25°C）
典型压摆率为300V/µs（TA=+25°C和±VS=±5V）
典型开关电平为200mV p-p（TA=+25°C和±VS=±5V）
典型三阶截距为24dBm（输出参考，±100mV LO输入，TA=+25°C）
使用双电源进行直流耦合，所有端口均可进行直流耦合
直流操作无频率下限
温度范围为-40°C至+85°C
20引线塑料引线芯片载体[PLCC]封装
AD831APZ中文参数
制造商:Analog Devices Inc.
产品种类:射频混合器
射频:400 MHz
NF—噪声系数:10.3 dB
LO频率:400 MHz
中频:200 MHz
最大工作温度:+85℃
最小工作温度:-40℃
安装风格:SMD/SMT
封装/箱体:PLCC-20
最大工作频率:400 MHz
OIP3-三阶截点:24 dBm
工作电源电流:100 mA
工作电源电压:4.5 V to 5.5 V
P1dB-压缩点:10 dBm
封装:Tube
Pd-功率耗散:1.2 W
系列:AD831
产品种类:射频混合器
射频:400 MHz
NF—噪声系数:10.3 dB
LO频率:400 MHz
中频:200 MHz
最大工作温度:+85℃
最小工作温度:-40℃
安装风格:SMD/SMT
封装/箱体:PLCC-20
最大工作频率:400 MHz
OIP3-三阶截点:24 dBm
工作电源电流:100 mA
工作电源电压:4.5 V to 5.5 V
P1dB-压缩点:10 dBm
封装:Tube
Pd-功率耗散:1.2 W
系列:AD831

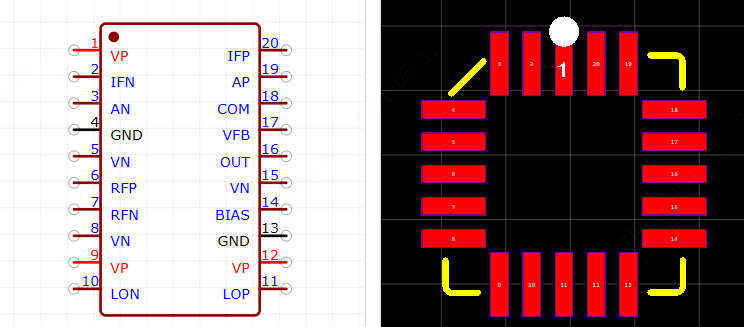

AD831APZ引脚图
