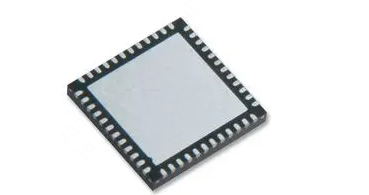

ADE7868AACPZ
- 厂商名称ADI
- 元件分类能源计量IC
- 中文描述能源计量IC，3相，2.97至3.63V，-40至85℃，LFCSP-EP-40
- 英文描述Analog Devices ADE7868AACPZ Energy Measurement IC,24 bit,40-Pin LFCSP
- 数据手册ADE7868AACPZ数据手册Datasheet PDF
- 在线购买
ADE7868AACPZ概述
ADE7868A是一款多相多功能电能计量集成电路。它包含波形采样寄存器，允许访问所有ADC输出。它还集成了电能质量测量功能，如短时低电压或高电压检测、短时大电流变化、线电压周期测量以及相电压和相电流之间的夹角测量。串行外设接口(SPI)和I²C这两个串行接口可与设备通信。专用的高速接口--高速数据采集(HSDC)端口可与I²C结合使用，以访问ADC输出和实时电源信息。该器件有两个中断请求引脚IRQ0和IRQ1，用于指示已启用的中断事件已经发生。
基准电压为1.2V（典型漂移为±5ppm/°C），具有外部过驱动能力
总有效能量为0.1%时（动态范围为1000至1，PGA=1、2、4；积分器关闭）
可在低纹波有效值寄存器中进行平均有效值测量
支持电流互感器和di/dt电流传感器
中性点电流输入专用ADC通道
信号-噪声-失真(SINAD)比为74dB typ
-3dB带宽为2kHz typ
输入时钟频率为16.384MHz typ
工作温度为-40°C至+85°C
封装样式为40引线引线框架芯片级封装[LFCSP］
基准电压为1.2V（典型漂移为±5ppm/°C），具有外部过驱动能力
总有效能量为0.1%时（动态范围为1000至1，PGA=1、2、4；积分器关闭）
可在低纹波有效值寄存器中进行平均有效值测量
支持电流互感器和di/dt电流传感器
中性点电流输入专用ADC通道
信号-噪声-失真(SINAD)比为74dB typ
-3dB带宽为2kHz typ
输入时钟频率为16.384MHz typ
工作温度为-40°C至+85°C
封装样式为40引线引线框架芯片级封装[LFCSP］
ADE7868AACPZ中文参数
制造商:Analog Devices Inc.
产品种类:
系列:ADE7868A
安装风格:SMD/SMT
封装/箱体:LFCSP-40
产品:Energy Metering ICs
类型:Polyphase
分辨率:24 bit
通道数量:6 Channel
电源电压-最小:2.8 V
电源电压-最大:3.7 V
最小工作温度:-40℃
最大工作温度:+85℃
封装:Tray
接口类型:SPI
湿度敏感性:Yes
ADC数量:7 ADC
采样比:8 kS/s
产品种类:
系列:ADE7868A
安装风格:SMD/SMT
封装/箱体:LFCSP-40
产品:Energy Metering ICs
类型:Polyphase
分辨率:24 bit
通道数量:6 Channel
电源电压-最小:2.8 V
电源电压-最大:3.7 V
最小工作温度:-40℃
最大工作温度:+85℃
封装:Tray
接口类型:SPI
湿度敏感性:Yes
ADC数量:7 ADC
采样比:8 kS/s

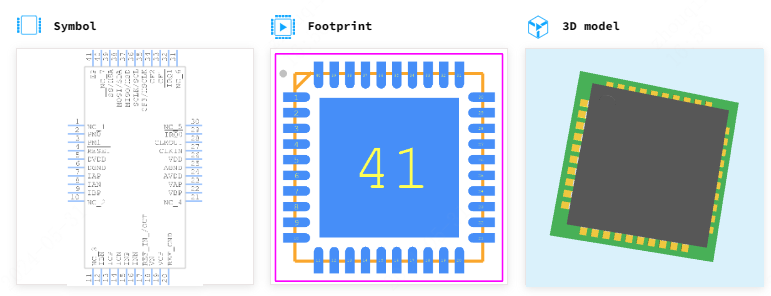

ADE7868AACPZ引脚图
