ADCLK950BCPZ
- 厂商名称ADI
- 元件分类时钟驱动器及分配
- 中文描述扇出时钟缓冲器IC，2.97 V至3.63 V，4.8 GHz，10输出，LFCSP-40，-40°C至85°C
- 英文描述SiGe Clock Fanout Buffer<br />
- 数据手册ADCLK950BCPZ数据手册Datasheet PDF
- 在线购买
ADCLK950BCPZ概述
ADCLK950是一款超高速时钟扇出缓冲器，采用Analog Devices,Inc.专有的XFCB3硅锗（SiGe）双极工艺制造。该器件为要求低抖动的高速应用而设计。该器件通过IN-SEL控制引脚有两个可选差分输入。两个输入都配备了中心抽头、差分、100 ohm的片上端子电阻。输入可接受直流耦合的LVPECL、CML、3.3V CMOS（单端）和交流耦合的1.8V CMOS、LVDS和LVPECL输入。一个VREFx引脚可用于偏置交流耦合输入。它具有10个全摆幅射极耦合逻辑（ECL）输出驱动器。对于LVPECL（正ECL）操作，将VCC偏压到正电源，VEE偏压到地。它可用于低抖动时钟分配、时钟和数据信号恢复、电平转换、无线通信、有线通信、医疗和工业成像、ATE和高性能仪器等应用。
2个可选差分输入
工作频率为4.8GHz（典型值）
宽带随机抖动为75fs rms（典型值）
片上输入端子
输入偏电流为20µA（典型值）
在（VICM=2V，VID=1.6V p-p）时，传播延迟为210ps（典型值）
电源电压范围:2.97V到3.63V
在(VCC-VEE=3.3V±10%)时，电源抑制<3ps/V（典型值）
工作温度:-40°C到+85°C
封装方式为40引脚LFCSP
2个可选差分输入
工作频率为4.8GHz（典型值）
宽带随机抖动为75fs rms（典型值）
片上输入端子
输入偏电流为20µA（典型值）
在（VICM=2V，VID=1.6V p-p）时，传播延迟为210ps（典型值）
电源电压范围:2.97V到3.63V
在(VCC-VEE=3.3V±10%)时，电源抑制<3ps/V（典型值）
工作温度:-40°C到+85°C
封装方式为40引脚LFCSP
ADCLK950BCPZ中文参数
制造商:Analog Devices Inc.
产品种类:时钟驱动器及分配
输出类型:LVPECL
最大输出频率:4800 MHz
封装/箱体:LFCSP-40
电源电压-最小:2.97 V
电源电压-最大:3.63 V
系列:ADCLK950
最小工作温度:-40℃
最大工作温度:+85℃
高度:0.83 mm
长度:6 mm
最大输入频率:1 GHz
湿度敏感性:Yes
安装风格:SMD/SMT
输出端数量:10
产品种类:时钟驱动器及分配
输出类型:LVPECL
最大输出频率:4800 MHz
封装/箱体:LFCSP-40
电源电压-最小:2.97 V
电源电压-最大:3.63 V
系列:ADCLK950
最小工作温度:-40℃
最大工作温度:+85℃
高度:0.83 mm
长度:6 mm
最大输入频率:1 GHz
湿度敏感性:Yes
安装风格:SMD/SMT
输出端数量:10

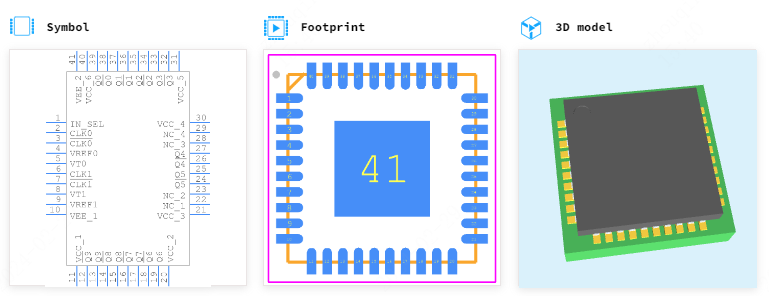

ADCLK950BCPZ引脚图
