AD4114BCPZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述模数转换器,24 bit,31.25 kSPS,差分、单端,3线，4线，Microwire，QSPI，串行，SPI,单,3 V
- 英文描述16-Channel Single ADC Delta-Sigma 31.25ksps 24-bit Serial 40-Pin LFCSP EP
- 数据手册AD4114BCPZ数据手册Datasheet PDF
- 在线购买
AD4114BCPZ概述
AD4114是一款低功耗、低噪声、24位、Σ-Δ(Σ-Δ)模数转换器(ADC)，集成了一个模拟前端(AFE)，可用于8路全差分或16路单端。典型应用包括可编程逻辑控制器（PLC）和分布式控制系统（DCS）模块以及仪器仪表和测量。
快速灵活的输出速率：1.25SPS至31.25KSPS，通道扫描数据速率为6.21KSPS/通道
每通道1007SPS时有17.3个无噪声位，每通道20SPS时有120dB的50Hz和60Hz的CMRR
±10V输入，8差分或16单端：VIN引脚绝对最大额定值±65V
片上2.5V基准电压：25°C时初始精度为±0.12%，漂移为±5ppm/°C（典型值）
内部或外部时钟
电源：AVDD=3V至5.5V，IOVDD=2至5.5V
总电流消耗AVDD+IOVDD(IDD)=3.9mA
3线或4线串行数字接口（SCLK上的施密特触发器）SPI、QSPI、MICROWIRE、DSP兼容
40引脚LFCSP封装
工作温度范围:-40°C到+105°C
快速灵活的输出速率：1.25SPS至31.25KSPS，通道扫描数据速率为6.21KSPS/通道
每通道1007SPS时有17.3个无噪声位，每通道20SPS时有120dB的50Hz和60Hz的CMRR
±10V输入，8差分或16单端：VIN引脚绝对最大额定值±65V
片上2.5V基准电压：25°C时初始精度为±0.12%，漂移为±5ppm/°C（典型值）
内部或外部时钟
电源：AVDD=3V至5.5V，IOVDD=2至5.5V
总电流消耗AVDD+IOVDD(IDD)=3.9mA
3线或4线串行数字接口（SCLK上的施密特触发器）SPI、QSPI、MICROWIRE、DSP兼容
40引脚LFCSP封装
工作温度范围:-40°C到+105°C
AD4114BCPZ中文参数
制造商:Analog Devices Inc.
产品种类:模数转换器-ADC
安装风格:SMD/SMT
分辨率:24 bit
通道数量:16 Channel
接口类型:SPI
采样比:31.25 kS/s
输入类型:Differential/Single-Ended
结构:Sigma-Delta
模拟电源电压:3 V to 5.5 V
数字电源电压:2 V to 5.5 V
最小工作温度:-40℃
最大工作温度:+105℃
产品种类:模数转换器-ADC
安装风格:SMD/SMT
分辨率:24 bit
通道数量:16 Channel
接口类型:SPI
采样比:31.25 kS/s
输入类型:Differential/Single-Ended
结构:Sigma-Delta
模拟电源电压:3 V to 5.5 V
数字电源电压:2 V to 5.5 V
最小工作温度:-40℃
最大工作温度:+105℃

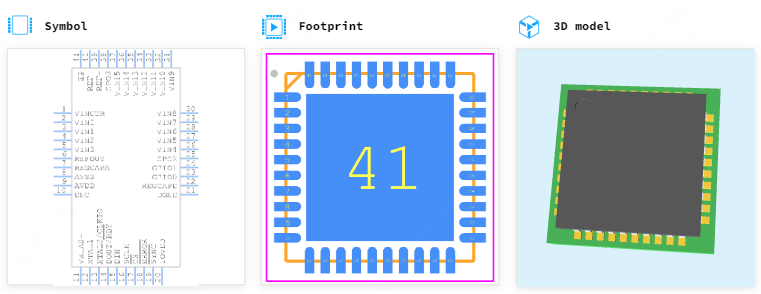

AD4114BCPZ引脚图
