USBLC6-2P6
- 厂商名称意法半导体
- 元件分类ESD保护二极管
- 中文描述静电保护装置,排列,17 V,SOT-666,6引脚,1.1 V,USBLC
- 英文描述ESD Suppressors/TVS Diodes High Speed Interface Protection Low Cap
- 数据手册USBLC6-2P6数据手册Datasheet PDF
- 在线购买
USBLC6-2P6概述
USBLC6-2P6是一款低电容ESD保护器件。USBLC6-2P6是一款单片特定应用设备,设计用于高速接口静电保护功能,例如USB 2.0,以太网链路,视频线路等。极低的线路电容可确保优秀的信号完整性,同时保护敏感芯片免受静电影响。
2条数据线保护
3.5pF电容(最大)
150nA泄漏电流(最大)
线路-GND之间电容非常低,确保数据完整性和速度
增强型ESD保护
VBUS带有静电保护
单片集成结构,具有高可靠性
低泄漏电流,延长电池供电设备的工作时间
快速响应时间
Operating junction temperature range from-40 to 150˚C
2条数据线保护
3.5pF电容(最大)
150nA泄漏电流(最大)
线路-GND之间电容非常低,确保数据完整性和速度
增强型ESD保护
VBUS带有静电保护
单片集成结构,具有高可靠性
低泄漏电流,延长电池供电设备的工作时间
快速响应时间
Operating junction temperature range from-40 to 150˚C
USBLC6-2P6中文参数
| 制造商: | STMicroelectronics | 峰值脉冲功耗 (Pppm): | - |
| 产品种类: | ESD保护二极管/TVS二极管 | Cd - 二极管电容 : | 3.5 pF |
| 极性: | Unidirectional | Vesd - 静电放电电压触点: | 15 kV |
| 通道数量: | 2 Channel | Vesd - 静电放电电压气隙: | 15 kV |
| 工作电压: | 5.25 V | 产品类型: | ESD Suppressors |
| 端接类型: | SMD/SMT | 最小工作温度: | - 40 ℃ |
| 钳位电压: | 17 V | 最大工作温度: | + 125 ℃ |
| 击穿电压: | 6 V | 系列: | USBLC6-2 |
| 封装 / 箱体: | SOT-666-6 | 工作电源电压: | 5 V |
| Ipp - 峰值脉冲电流: | 5 A |

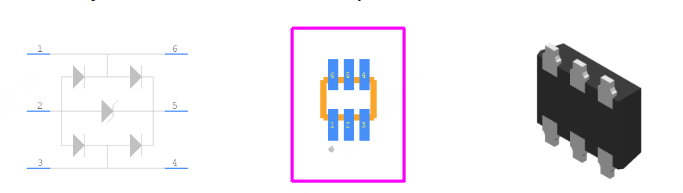

USBLC6-2P6引脚图
