74HC595D,118

74HC595D,118

厂商名称:Nexperia
74HC595D,118图片
元件分类:8位移位寄存器
中文描述:
Nexperia移位寄存器,8位,SOIC封装,16引脚8位1表面贴装串行至串行/并行
英文描述:
74HCT595-8-bit serial-in,serial or parallel-out shift register with output latches;3-state SOP 16-Pin
数据手册:
在线购买:立即购买
74HC595D,118概述
74HC595D,118是一款高速硅栅CMOS器件,引脚与低功耗肖特基TTL(LSTTL)兼容.该器件符合JEDEC standard No.7A标准.74HC595D是一款8阶串行移位寄存器,带有存储寄存器,3个状态输出.寄存器带有独立的时钟.数据在移位寄存器时钟输入(SHCP)的正沿转换移位.每个寄存器中的数据在存储寄存器时钟输入(STCP)的正沿转换时传送至存储寄存器.如果两个时钟连接在一起,移位寄存器将始早于存储寄存器一个时钟脉冲.移位寄存器具有串行输入(DS)和串行标准输出(Q7S),用于级联.所有8个移位寄存器带有异步复位(低电平有效).存储寄存器具有8个并行3态总线驱动器输出.如果输出启用输入(OE)为低电平,存储寄存器中的数据会出现在输出端.

8位串行输入

8位串行或并行输出

存储寄存器具有3态输出

移位寄存器,带有直接清除

100MHz转出频率(典型值)

应用场景

时钟与计时,消费电子产品,嵌入式设计与开发,多媒体
74HC595D,118中文参数
封装类型 SO 尺寸 10 x 4 x 1.45mm
阶段数目 8 长度 10mm
逻辑系列 74HC 宽度 4mm
安装类型 表面贴装 方向类型 单向
工作模式 串行至串行/并行 最低工作温度 -40 °C
元件数目 1 触发类型 上升沿
引脚数目 16 高度 1.45mm
最小工作电源电压 2 V 预设类型 异步
最大工作电源电压 6 V 最高工作温度 +125 °C
复位类型 异步

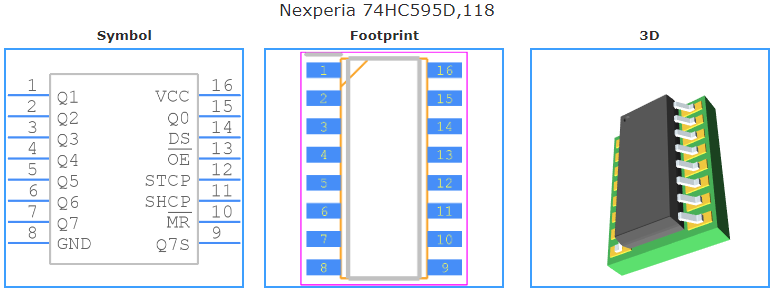

74HC595D,118引脚图
74HC595D,118引脚图
