ICL7660AIBAZA-T
- 厂商名称英特矽尔
- 元件分类DC/DC转换器
- 中文描述DC/DC调节稳压器,1.5V至12V输入,-12V至-1.5V/45mA输出,NSOIC-8
- 英文描述CMOS Voltage Converters;PDIP8,SOIC8;Temp Range:See Datasheet
- 数据手册ICL7660AIBAZA-T数据手册Datasheet PDF
- 在线购买
ICL7660AIBAZA-T概述
ICL7660AIBAZA-T超电压转换器是单片CMOS电压转换IC，与其他类似器件相比，它具有明显的性能优势。它们是行业标准ICL7660的直接替代产品，可提供高达12V的扩展工作电源电压范围，并具有较低的电源电流。集成了一个频率升压引脚，即使使用较小的电容器，用户也可以实现较低的输出阻抗。
在所有温度范围内保证更低的最大电源电流
宽工作电压范围：1.5V至12V
100％经过3V测试
升压引脚（引脚1），可实现更高的开关频率
保证的最低功率效率为96％
最小开路电压转换效率提高了99％
改进的SCR闩锁保护
+5V逻辑电源轻松转换为±5V电源
在所有温度范围内保证更低的最大电源电流
宽工作电压范围：1.5V至12V
100％经过3V测试
升压引脚（引脚1），可实现更高的开关频率
保证的最低功率效率为96％
最小开路电压转换效率提高了99％
改进的SCR闩锁保护
+5V逻辑电源轻松转换为±5V电源
ICL7660AIBAZA-T中文参数
| 制造商: | Renesas Electronics | 开关频率: | 10 kHz |
| 产品种类: | 开关稳压器 | 最小工作温度: | - 40 C |
| 安装风格: | SMD/SMT | 最大工作温度: | + 85 C |
| 封装 / 箱体: | SOIC-8 | 系列: | ICL7660 |
| 输出电压: | - 1.5 V to - 12 V, 18.6 V | 功能: | Inverting/Step Up |
| 输出电流: | 20 mA | 高度: | 1.5 mm |
| 输出端数量: | 1 Output | 长度: | 5 mm |
| 最大输入电压: | 12 V | 工作温度范围: | - 40 C to + 85 C |
| 拓扑结构: | Boost, Inverting | 类型: | DC/DC Controller (External Switch) |
| 最小输入电压: | 1.5 V | 宽度: | 4 mm |

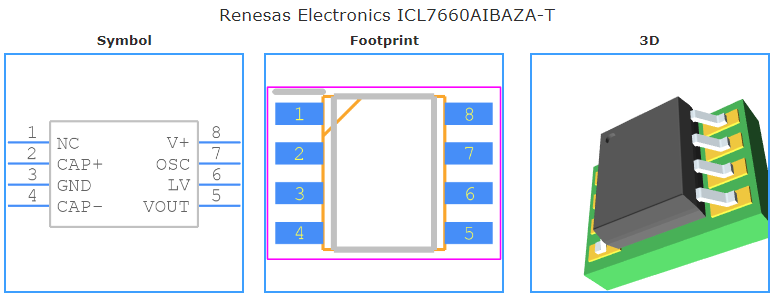

ICL7660AIBAZA-T引脚图
