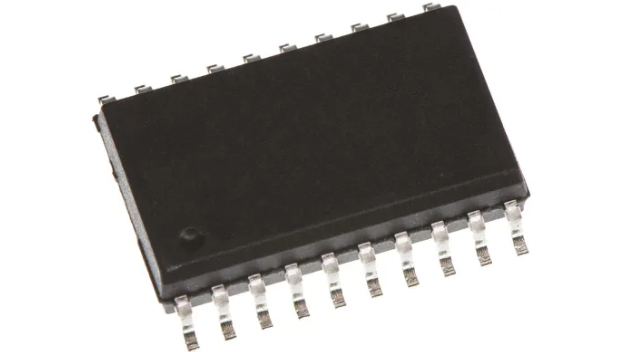

ADM3251EARWZ-REEL
- 厂商名称ADI
- 元件分类数字隔离器
- 中文描述ADI线路收发器,20引脚,SOIC封装,EIA/TIA-232-E，ITU-T V.28，RS-232接口,表面贴装,4.5→5.5 V单电源,最低工作温度-40°C,
- 英文描述ANALOG DEVICES ADM3251EARWZ-REEL Transceiver,RS232,1 Driver,4.5V to 5.5V,SOIC-20
- 数据手册ADM3251EARWZ-REEL数据手册Datasheet PDF
- 在线购买
ADM3251EARWZ-REEL概述
ADM3251EARWZ-REEL是一款高速,2.5kV完全隔离,单通道RS-232/V.28收发器,由5V单电源供电.RIN与TOUT引脚带有高静电保护,该器件非常适合在恶劣环境中运作,或者用于需要经常插拔RS-232电缆的应用.ADM3251EARWZ采用双通道数字隔离器,具有soPower?集成隔离电源.不需要使用单独的隔离DC-DC转换器.Analogue Devices公司的变压器iCoupler®技术适用于隔离逻辑信号,以及用于集成DC-DC转换器.提供完整的隔离解决方案ADM3251EARWZ采用isoPower技术,该技术使用高频开关元件传输电力.在设计印刷电路板(PCB)时必须注意,以满足排放标准.
2.5kV完全隔离(电源与数据)RS-232收发器
isoPower®集成隔离DC-DC转换器
460kbps数据速率
1 Tx和1 Rx
符合EIA/TIA-232E标准
RIN与TOUT引脚带有静电保护
±8kV接触放电
±15kV气隙放电
0.1?F电荷泵电容器
>25kV/?s高共模瞬态抗扰度
安全与法规认证
应用场景
通信与网络,工业,医用,HVAC,发光二极管照明,安全,成像,视频和目视
2.5kV完全隔离(电源与数据)RS-232收发器
isoPower®集成隔离DC-DC转换器
460kbps数据速率
1 Tx和1 Rx
符合EIA/TIA-232E标准
RIN与TOUT引脚带有静电保护
±8kV接触放电
±15kV气隙放电
0.1?F电荷泵电容器
>25kV/?s高共模瞬态抗扰度
安全与法规认证
应用场景
通信与网络,工业,医用,HVAC,发光二极管照明,安全,成像,视频和目视
ADM3251EARWZ-REEL中文参数
| 发送器数目 | 1 | 最低工作温度 | -40 °C |
| 封装类型 | SOIC | 最高工作温度 | +85 °C |
| 安装类型 | 表面贴装 | 每线路的接收器数目 | 1 |
| 引脚数目 | 20 | 每线路的驱动器数目 | 1 |
| 接收器数目 | 1 | 尺寸 | 13 x 7.6 x 2.35mm |
| 典型单电源电压 | 4.5 → 5.5 V | 宽度 | 7.6mm |
| 数据速率 | 460kbps | 高度 | 2.35mm |
| 接口标准 | EIA/TIA-232-E，ITU-T V.28，RS-232 | 长度 | 13mm |
| 发送器信号类型 | 单端 | 电源类型 | 单 |
| 接收器信号类型 | 单端 |
ADM3251EARWZ-REEL引脚图
