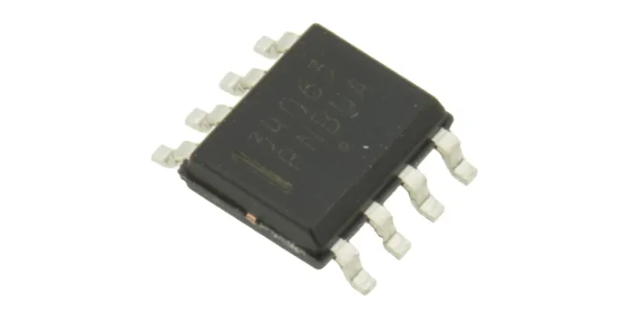

MC34063ADR2G

MC34063ADR2G是一种单片双极型线性集成电路，专用于直流-直流变换器控制部分,片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器驱动器和大电流输出开关，能输出1.5A的开关电流。MC34063ADR2G能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。MC34063ADR2G能够控制的开关电流达到1.5A，内部线路包含有参考电压源、振荡器、转换器、逻辑控制线路和开关晶体管。参考电压源是温度补偿的带隙基准源，振荡器的振荡频率由3脚的外接定时电容决定，开关晶体管由比较器的反向输入端和与振荡器相连的逻辑控制线路置成ON，并由与振荡器输出同步的下一个脉冲置成OFF。

产品特点：

1.能在3.040V的输入电压下工作；

2.带有短路电流限制功能；

3.低静态工作电流；

4.输出开关电流可达1.5A(无外接三极管)；

5.输出电压可调；

6.工作振荡频率从100HZ至100KHZ；

7.可构成升压降压或反向电源变换器由于内置有大电流的电源开关。
