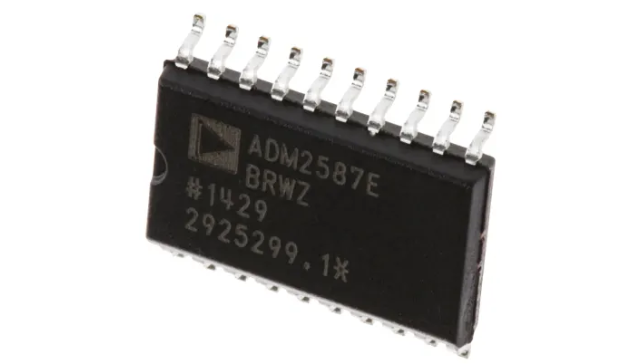

ADM2587EBRWZ-REEL7
- 厂商名称ADI
- 元件分类数字隔离收发器
- 中文描述ADI线路收发器,20引脚,SOIC W封装,表面贴装,3.3 V单电源,最低工作温度-40°C,500kbps数据速率
- 英文描述2.5 kV Signal and Power Isolated,±15 kV ESD Protected,Full/Half Duplex RS-485 Transceiver(500kbps)
- 数据手册ADM2587EBRWZ-REEL7数据手册Datasheet PDF
- 在线购买
ADM2587EBRWZ-REEL7概述
ADM2587EBRWZ-RE是具备±15 kV ESD保护功能的完全集成式隔离数据收发器，适合用于多点传输线路上的高速通信应用。ADM2587EBRWZ-RE包含一个集成式隔离DC-DC电源，不再需要外部DC/DC隔离模块。
该器件针对均衡的传输线路而设计，符合ANSI TIA/EIA-485-A-98和ISO 8482:1987(E)标准。
它采用ADI公司的iCoupler®技术，在单个封装内集成了一个三通道隔离器.一个三态差分线路驱动器.一个差分输入接收器和一个isoPower DC/DC转换器。该器件采用5V或3.3V单电源供电，从而实现了完全集成的信号和电源隔离RS-485解决方案。
ADM2587EBRWZ-RE驱动器带有一个高电平有效使能电路，并且还提供一个高电平接收机有效禁用电路，可使接收机输出进入高阻抗状态。
该器件具备限流和热关断特性，能够防止输出短路，并防止出现由于总线争用而引起功耗过大的情况。它采用20引脚宽体SOIC封装，其额定工作温度范围为工业温度范围。
ADM2582E/ADM2587E集成了isoPower技术，该技术采用高频开关元件通过其变压器传输电力。在PCB布局时必须特别注意满足辐射标准。欲了解电路板布局的注意事项，请参考应用笔记AN-0971：isoPower器件的辐射控制。
应用
隔离式RS-485/RS-422接口
工业现场网络
多点数据传输系统
该器件针对均衡的传输线路而设计，符合ANSI TIA/EIA-485-A-98和ISO 8482:1987(E)标准。
它采用ADI公司的iCoupler®技术，在单个封装内集成了一个三通道隔离器.一个三态差分线路驱动器.一个差分输入接收器和一个isoPower DC/DC转换器。该器件采用5V或3.3V单电源供电，从而实现了完全集成的信号和电源隔离RS-485解决方案。
ADM2587EBRWZ-RE驱动器带有一个高电平有效使能电路，并且还提供一个高电平接收机有效禁用电路，可使接收机输出进入高阻抗状态。
该器件具备限流和热关断特性，能够防止输出短路，并防止出现由于总线争用而引起功耗过大的情况。它采用20引脚宽体SOIC封装，其额定工作温度范围为工业温度范围。
ADM2582E/ADM2587E集成了isoPower技术，该技术采用高频开关元件通过其变压器传输电力。在PCB布局时必须特别注意满足辐射标准。欲了解电路板布局的注意事项，请参考应用笔记AN-0971：isoPower器件的辐射控制。
应用
隔离式RS-485/RS-422接口
工业现场网络
多点数据传输系统
ADM2587EBRWZ-REEL7中文参数
| 发送器数目 | 1 | 接收器信号类型 | 差分 |
| 封装类型 | SOIC W | 最低工作温度 | -40 °C |
| 安装类型 | 表面贴装 | 最高工作温度 | +85 °C |
| 引脚数目 | 20 | 长度 | 13mm |
| 接收器数目 | 1 | 宽度 | 7.6mm |
| 典型单电源电压 | 3.3 V | 高度 | 2.35mm |
| 数据速率 | 500kbps | 尺寸 | 13 x 7.6 x 2.35mm |
| 收发器数目 | 1 | 每线路的接收器数目 | 256 |
| 接口标准 | ISO 8482:1987-E，RS-422，RS-485，RS-485-A-98 | 每线路的驱动器数目 | 256 |
| 发送器信号类型 | 差分 | 电源类型 | 单 |

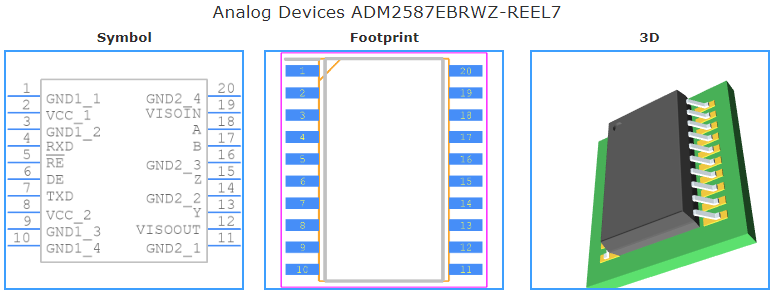

ADM2587EBRWZ-REEL7引脚图
