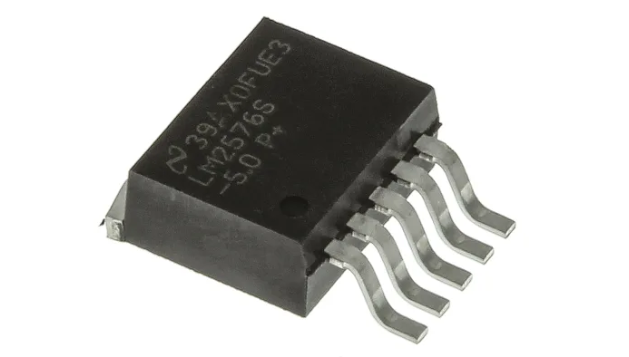

LM2576SX-5.0/NOPB
- 厂商名称TI德州仪器
- 元件分类开关稳压器
- 中文描述TI德州仪器,降压转换器,3A最大输出,58 kHz最高开关频率,5引脚D2PAK(TO-263)封装
- 英文描述SIMPLE SWITCHER®40V,3A Low Component Count Step-Down Regulator 5-DDPAK/TO-263-40 to 125
- 数据手册LM2576SX-5.0/NOPB数据手册Datasheet PDF
- 在线购买
LM2576SX-5.0/NOPB概述
LM2576SX-5.0/NOPB稳压器是单片集成电路，为降压型开关稳压器提供所有有源功能，能够以出色的线路和负载调节来驱动3A负载。LM2576SX-5.0/NOPB提供3.3 V，5 V，12 V，15 V的固定输出电压，以及可调输出版本。
LM2576SX-5.0/NOPB稳压器需要最少的外部组件，易于使用，并包括故障保护和固定频率振荡器。它可为流行的三端线性稳压器提供高效替代。它大大减小了散热器的尺寸，并且在某些情况下不需要散热器。
产品特性
3.3V，5V，12V，15V和可调输出版本
可调版本的输出电压范围：1.23 V至37 V（对于HV版本为57 V）在整个线路和负载条件下最大±4％
规定的3A输出电流
宽输入电压范围：40 V，最高为HV 60 V
只需要四个外部组件
52kHz固定频率内部振荡器
TTL关机功能，低功耗待机模式
高效率
使用现成的标准电感器
热关断和限流保护
LM2576SX-5.0/NOPB稳压器需要最少的外部组件，易于使用，并包括故障保护和固定频率振荡器。它可为流行的三端线性稳压器提供高效替代。它大大减小了散热器的尺寸，并且在某些情况下不需要散热器。
产品特性
3.3V，5V，12V，15V和可调输出版本
可调版本的输出电压范围：1.23 V至37 V（对于HV版本为57 V）在整个线路和负载条件下最大±4％
规定的3A输出电流
宽输入电压范围：40 V，最高为HV 60 V
只需要四个外部组件
52kHz固定频率内部振荡器
TTL关机功能，低功耗待机模式
高效率
使用现成的标准电感器
热关断和限流保护
LM2576SX-5.0/NOPB中文参数
| 最大输出电流 | 3A | 开关调节器 | 是 |
| 调节器功能 | 降压控制器，反相 | 长度 | 10.16mm |
| 最小输入电压 | 4 V | 宽度 | 8.64mm |
| 最大输入电压 | 40 V | 最高开关频率 | 58 kHz |
| 输出类型 | 固定 | 最高工作温度 | +125 °C |
| 安装类型 | 表面贴装 | 高度 | 4.57mm |
| 输出数目 | 1 | 效率 | 0.77 |
| 引脚数目 | 5 | 尺寸 | 10.16 x 8.64 x 4.57mm |
| 封装类型 | D2PAK (TO-263) | 最低工作温度 | -40°C |
LM2576SX-5.0/NOPB引脚图
