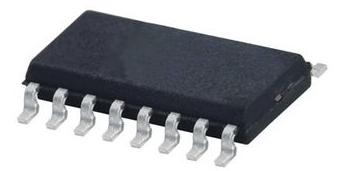

MAX3232ESE+T
- 厂商名称MAXIM(美信)
- 元件分类RS232接口芯片
- 中文描述<span>美信,线路收发器,16引脚,SOIC封装,RS-232接口,表面贴装,3→5.5 V单电源,2(RS-232)-TX,最低工作温度-40°C,</span>
- 英文描述Line Transceiver,1 Func,2 Driver,2 Rcvr,CMOS,PDSO16,LEAD FREE,SOIC-16
- 数据手册MAX3232ESE+T数据手册Datasheet PDF
- 在线购买
MAX3232ESE+T概述
MAX3232ESE+T是一款低功耗真RS232收发器,16引脚NSOIC封装.该收发器具有低压降发送器输出级,实现低功耗真正RS232收发器,双电荷泵3V至5.5V电源.该器件只需要四个0.1?F的小型外部电荷泵电容.MAX3232器件的数据速率为235Kbps,并保持RS232输出电平.它的引脚,封装和功能与业界标准MAX232器件相互兼容.
电源电压范围:3V至5.5V
运行温度范围:-40°C至85°C
VCC电源电流为0.3mA
300ns发送器偏斜,300ns接收器偏斜
最大过渡区域压摆率为30V/?s(CL=150pF至1000pF)
两个RS232驱动器与两个RS232接收器
应用场景
通信与网络,便携式器材,消费电子产品,医用
电源电压范围:3V至5.5V
运行温度范围:-40°C至85°C
VCC电源电流为0.3mA
300ns发送器偏斜,300ns接收器偏斜
最大过渡区域压摆率为30V/?s(CL=150pF至1000pF)
两个RS232驱动器与两个RS232接收器
应用场景
通信与网络,便携式器材,消费电子产品,医用
MAX3232ESE+T中文参数
| 发送器数目 | 2 （ rs-232 ） | 最低工作温度 | -40°C |
| 封装类型 | SOIC | 最高工作温度 | +85°C |
| 安装类型 | 表面贴装 | 每线路的接收器数目 | 2 （ rs-232 ） |
| 引脚数目 | 16 | 宽度 | 4mm |
| 接收器数目 | 2 （ rs-232 ） | 尺寸 | 10 x 4 x 1.5mm |
| 典型单电源电压 | 3→ 5.5 v | 高度 | 1.5mm |
| 数据速率 | 120kbit/s | 每线路的驱动器数目 | 2 （ rs-232 ） |
| 接口标准 | RS-232 | 长度 | 10mm |
| 发送器信号类型 | 单端 | 电源类型 | 单 |
| 接收器信号类型 | 单端 |
MAX3232ESE+T引脚图
