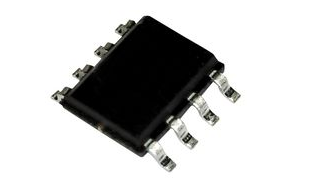

SN65HVD3082EDR
- 厂商名称TI德州仪器
- 元件分类RS-485收发器
- 中文描述TI德州仪器,线路收发器,8引脚,SOIC封装,RS-485接口,表面贴装,5 V单电源,最低工作温度-40°C,200kbps数据速率
- 英文描述TEXAS INSTRUMENTS SN65HVD3082EDR RS485 Transceiver IC,1 Driver,200Kbps,4.5V to 5.5V,SOIC-8
- 数据手册SN65HVD3082EDR数据手册Datasheet PDF
- 在线购买
SN65HVD3082EDR概述
SN65HVD3082EDR是专为RS-485数据总线网络设计的低功耗半双工收发器。它由5V电源供电，完全符合TIA/EIA-485A标准。通过控制转换时间，该设备适用于通过长双绞线电缆传输数据。该设备经过优化，可实现高达200kbps的信令速
率。该器件设计为在极低的电源电流（不包括负载）下工作，通常为0.3mA。处于非活动关断模式时，电源电流降至几纳安，这使得这些器件非常适合对功耗敏感的应用。该器件的宽共模范围和高ESD保护水平使其非常适合苛刻的应用，例如电表网络，逆变器，电信机架上的状态和命令信号。
低静态功耗-0.3mA有源模式和1nA关断模式
1/8单位负载（总线上最多256个节点）
总线引脚ESD保护高达15kV
符合行业标准的SN75176占位面积
故障安全接收器（总线断开，总线短路和总线空闲）
无故障加电和断电总线输入和输出
绿色产品，无Sb/Br
应用场景
计算机和计算机周边,自动化与过程控制,传感与仪器,电源管理
| 制造商: | Texas Instruments | 接收机数量: | 1 Receiver |
| 产品种类: | RS-485接口IC | 双工: | Half Duplex |
| 安装风格: | SMD/SMT | 电源电压-最大: | 5.5 V |
| 封装 / 箱体: | SOIC-8 | 电源电压-最小: | 4.5 V |
| 系列: | SN65HVD3082E | 工作电源电流: | 900 uA |
| 功能: | Transceiver | 最小工作温度: | - 40 C |
| 数据速率: | 0.2 Mb/s | 最大工作温度: | + 85 C |
| 激励器数量: | 1 Driver | 工作电源电压: | 5 V |
低静态功耗-0.3mA有源模式和1nA关断模式
1/8单位负载（总线上最多256个节点）
总线引脚ESD保护高达15kV
符合行业标准的SN75176占位面积
故障安全接收器（总线断开，总线短路和总线空闲）
无故障加电和断电总线输入和输出
绿色产品，无Sb/Br
应用场景
计算机和计算机周边,自动化与过程控制,传感与仪器,电源管理
SN65HVD3082EDR中文参数
| 制造商: | Texas Instruments | 接收机数量: | 1 Receiver |
| 产品种类: | RS-485接口IC | 双工: | Half Duplex |
| 安装风格: | SMD/SMT | 电源电压-最大: | 5.5 V |
| 封装 / 箱体: | SOIC-8 | 电源电压-最小: | 4.5 V |
| 系列: | SN65HVD3082E | 工作电源电流: | 900 uA |
| 功能: | Transceiver | 最小工作温度: | - 40 C |
| 数据速率: | 0.2 Mb/s | 最大工作温度: | + 85 C |
| 激励器数量: | 1 Driver | 工作电源电压: | 5 V |

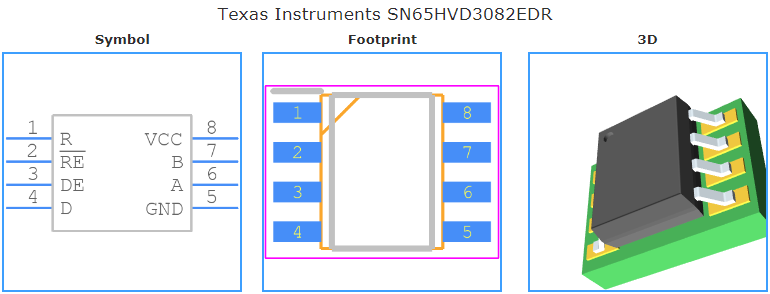

SN65HVD3082EDR引脚图
