LAN8720AI-CP-TR
- 厂商名称Microchip
- 元件分类以太网收发器
- 中文描述Microchip以太网收发器,数据速率10 Mbit/s,100 Mbit/s,工作温度-40°C至+85°C,QFN封装,24引脚,1.6→3.6 V,支持100BASE-TX,
- 英文描述DATACOM,ETHERNET TRANSCEIVER,QCC24,4 X 4 MM,0.85 MM HEIGHT,ROHS COMPLIANT,QFN-24
- 数据手册LAN8720AI-CP-TR数据手册Datasheet PDF
- 在线购买
LAN8720AI-CP-TR概述
LAN8720AI-CP-TR是高性能，小尺寸，低功耗的10BASE-T/100BASE-TX收发器，专门为当今的消费电子，工业和企业应用而设计。LAN8720AI-CP-TR是业界尺寸最小的解决方案，其功耗比现有的Microchip收发器低40％。LAN8720A/LAN8720Ai具有集成的稳压器和ESD保护组件，以帮助降低物料清单（BOM）成本。
LAN8720AI-CP-TR通过RMII接口连接。这些设备支持HP Auto-MDIX?，采用Microchip专有的flexPWR技术，并提供扩展的商业温度范围（0°至85°C）和工业温度范围（-40°至85°C）。
选择了我们的产品进行应用程序设计的客户可以使用Microchip的免费且保密的LANCheck®在线设计评审服务。
?HP Auto-MDIX在将LAN设备连接在一起时不需要特殊的“交叉”电缆。
应用场景
高清晰度电视（HDTV）
机顶盒（STB）
数字视频录像机（DVR）
个人录像机（PVR）
网络打印机和服务器
游戏机
电信
POS终端
产业
LAN8720AI-CP-TR通过RMII接口连接。这些设备支持HP Auto-MDIX?，采用Microchip专有的flexPWR技术，并提供扩展的商业温度范围（0°至85°C）和工业温度范围（-40°至85°C）。
选择了我们的产品进行应用程序设计的客户可以使用Microchip的免费且保密的LANCheck®在线设计评审服务。
?HP Auto-MDIX在将LAN设备连接在一起时不需要特殊的“交叉”电缆。
应用场景
高清晰度电视（HDTV）
机顶盒（STB）
数字视频录像机（DVR）
个人录像机（PVR）
网络打印机和服务器
游戏机
电信
POS终端
产业
LAN8720AI-CP-TR中文参数
| 标准支持 | IEEE 802.3-2005, IEEE802.3/802.3u, ISO 802-3/IEEE 802.3, 10BASE-T, 100BASE-TX |
| 收发器数目 | 1 |
| 数据速率 | 10 Mbit/s, 100 Mbit/s |
| 最大电源电流 | 54 mA |
| 安装类型 | 表面贴装 |
| 封装类型 | QFN |
| 引脚数目 | 24 |
| 典型工作电源电压 | 1.6 → 3.6 V |
| 尺寸 | 4.1 x 4.1 x 0.9mm |
| 高度 | 0.9mm |
| 长度 | 4.1mm |
| 最高工作温度 | +85 °C |
| 最低工作温度 | -40 °C |
| 宽度 | 4.1mm |

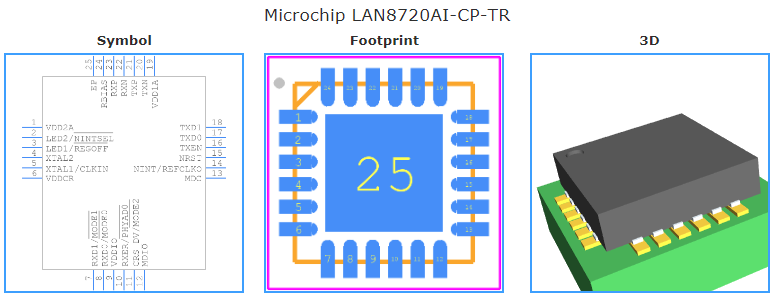

LAN8720AI-CP-TR引脚图
