MIC29302WU-TR
- 厂商名称Microchip
- 元件分类低压差稳压器
- 中文描述LDO低压差稳压器,3A最大输出,D2PAK(TO-263)封装,可调输出
- 英文描述1.25 V-25V ADJUSTABLE POSITIVE LDO REGULATOR,0.6V DROPOUT,PSSO5
- 数据手册MIC29302WU-TR数据手册Datasheet PDF
- 在线购买
MIC29302WU-TR概述
MIC29302WU-TR是一款高电流，高精度，低压差稳压器。这些稳压器使用Micrel专有的SuperβetaPNP®工艺和PNP调整元件，具有350mV至425mV（满载）的典型压降电压和非常低的接地电流。这些器件专为高电流负载而设计，也可用于较低电流，对低压差至关重要的系统中，这些系统的微小压降电压和接地电流值是重要的属性。29300受到全面保护，免受过电流故障，输入极性接反，引线插入接反，过热操作以及正负瞬态电压尖峰的影响。五引脚固定电压版本具有逻辑电平开/关控制和错误标志，每当输出超出调节范围时，该错误标志就会发出信号。
高电流能力
低接地电流
准确的1％保证公差
极快的瞬态响应
电池反接和负载突降保护
零电流关断模式（5引脚版本）
错误标志信号输出失调（5引脚版本）
固定电压和可调版本
高电流能力
低接地电流
准确的1％保证公差
极快的瞬态响应
电池反接和负载突降保护
零电流关断模式（5引脚版本）
错误标志信号输出失调（5引脚版本）
固定电压和可调版本
MIC29302WU-TR中文参数
| 输出类型 | 可调整的 | 最低工作温度 | -40 °C |
| 封装类型 | D2PAK (TO-263) | 最高工作温度 | +125 °C |
| 最大输出电流 | 3A | 线路调节 | 0.005 |
| 安装类型 | 表面贴装 | 负荷调节 | 0.01 |
| 最小输入电压 | 2.25 V | 长度 | 10.66mm |
| 最大输入电压 | 26 V | 高度 | 4.49mm |
| 引脚数目 | 5 | 尺寸 | 10.66 x 10.84 x 4.49mm |
| 极性 | 正极 | 启用 | 是 |
| 输出数目 | 1 | 宽度 | 10.84mm |
| 精确度 | ±2% | 参考电压 | 1.24V |

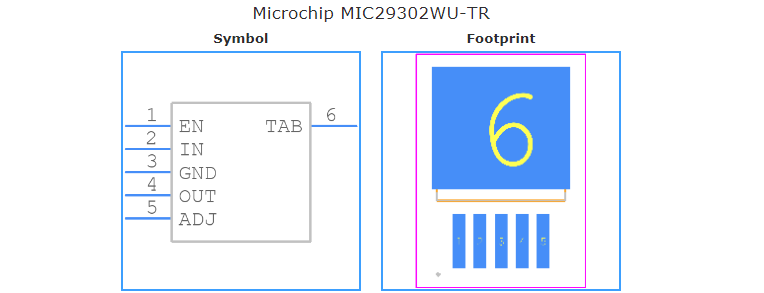

MIC29302WU-TR引脚图
