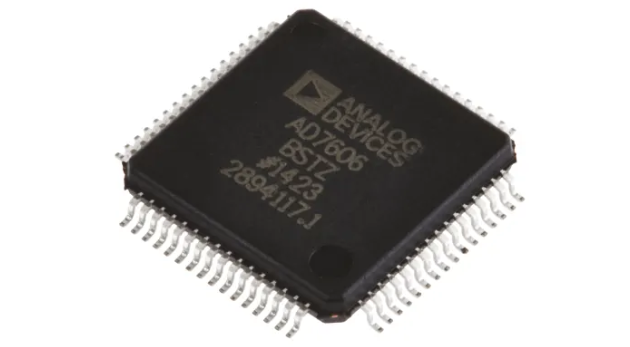

AD7606BSTZ
- 厂商名称ADI
- 元件分类模数转换器
- 中文描述ADI模数转换器(ADC),16位分辨率,8通道,并联，串联接口,64引脚,LQFP封装
- 英文描述8-Channel DAS with 16-Bit,Bipolar Input,Simultaneous Sampling ADC
- 数据手册AD7606BSTZ数据手册Datasheet PDF
- 在线购买
AD7606BSTZ概述
AD7606BSTZ是16位，8通道同步采样模数数据采集系统(DAS)。各器件均内置模拟输入箝位保护.二阶抗混叠滤波器.采样保持放大器.16位电荷再分配逐次逼近模数转换器(ADC).灵活的数字滤波器.2.5 V基准电压源.基准电压缓冲以及高速串行和并行接口。
AD7606BSTZ采用5 V单电源供电，可以处理±10 V和±5 V真双极性输入信号，同时所有通道均能以高达200 kSPS的吞吐速率采样。输入箝位保护电路可以耐受高达±16.5 V的电压。无论以何种采样频率工作，AD7606的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7606BSTZ抗混叠滤波器的3 dB截止频率为22 kHz；当采样速率为200 kSPS时，它具有40 dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低3 dB带宽。
应用场景
电力线监控和保护系统
多相电机控制
仪表和控制系统
多轴定位系统
数据采集系统(DAS)
AD7606BSTZ采用5 V单电源供电，可以处理±10 V和±5 V真双极性输入信号，同时所有通道均能以高达200 kSPS的吞吐速率采样。输入箝位保护电路可以耐受高达±16.5 V的电压。无论以何种采样频率工作，AD7606的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。AD7606BSTZ抗混叠滤波器的3 dB截止频率为22 kHz；当采样速率为200 kSPS时，它具有40 dB抗混叠抑制特性。灵活的数字滤波器采用引脚驱动，可以改善信噪比(SNR)，并降低3 dB带宽。
应用场景
电力线监控和保护系统
多相电机控制
仪表和控制系统
多轴定位系统
数据采集系统(DAS)
AD7606BSTZ中文参数
| 制造商: | Analog Devices Inc. | 高度: | 1.4 mm |
| 产品种类: | 模数转换器 - ADC | 输入电压: | +/- 5 V/+/- 10 V |
| 系列: | AD7606 | 长度: | 10 mm |
| 安装风格: | SMD/SMT | 转换器数量: | 1 Converter |
| 封装 / 箱体: | LQFP-64 | 功耗: | 100 mW |
| 分辨率: | 16 bit | 类型: | S/H ADC |
| 通道数量: | 8 Channel | 宽度: | 10 mm |
| 接口类型: | Parallel, SPI | 开发套件: | EVAL-AD7606EDZ |
| 采样比: | 200 kS/s | DNL - 微分非线性: | +/- 0.99 LSB |
| 输入类型: | Single-Ended | 增益误差: | +/- 32 LSB |
| 结构: | SAR | INL - 积分非线性: | +/- 2 LSB |
| SNR – 信噪比: | 95.5 dB | 湿度敏感性: | Yes |
| 最小工作温度: | - 40 C | ADC 输入端数量: | 8 Input |
| 最大工作温度: | + 85 C | 工作电源电压: | 5 V |
| 封装: | Tray | Pd-功率耗散: | 142 mW |

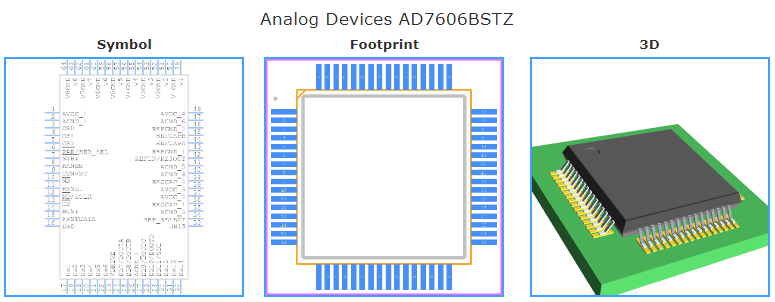

AD7606BSTZ引脚图
