74HC14D,653

厂商名称：Nexperia

元件分类：逻辑门与反相器

中文描述：

Nexperia CMOS反相器SO封装,14引脚6表面贴装,施密特触发器输入,单端输出是190 ns 50 pF74HC逆变施密特触发器,5.2mA最大输出

英文描述：

74HC14; 74HCT14 - Hex inverting Schmitt trigger SOIC 14-Pin

数据手册：

在线购买：立即购买

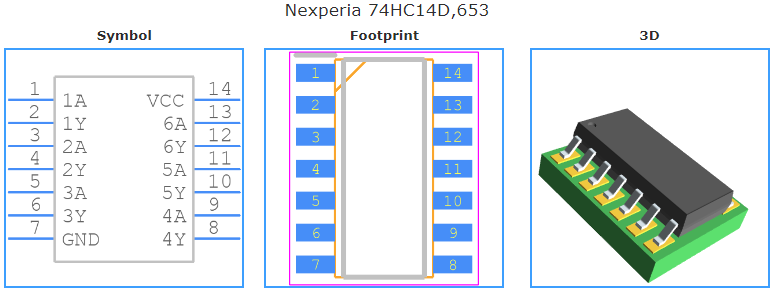

74HC14D,653概述

74HC14是一个高速硅栅CMOS设备,兼容低功率肖特基TTL(LSTTL).它专门兼容于JEDEC标准No.7A.提供六个带施密特触发行为的反向缓冲器.它可将输入信号缓慢转化为清晰的,无抖动的输出信号.

低功率耗散

HBM JESD22-A114F超过2000V

MM JESD22-A115-A超过200V

电源电压范围为2至6V

应用场景

时钟与计时,计算机硬件,消费电子产品,电子设计

74HC14D,653中文参数

逻辑功能	逆变施密特触发器	逻辑系列	74HC
输入类型	施密特触发器	尺寸	8.75 x 4 x 1.45mm
输出类型	单端	高度	1.45mm
每片芯片元件数目	6	最大工作电源电压	6 V
施密特触发器输入	是	最小工作电源电压	2 V
最长传播延迟时间@最长CL	190 ns @ 50 pF	传输延迟测试条件	50pF
最大高电平输出电流	-5.2mA	最高工作温度	+125 °C
最大低电平输出电流	5.2mA	长度	8.75mm
安装类型	表面贴装	最低工作温度	-40 °C
封装类型	SO	宽度	4mm
引脚数目	14
