74HC245PW,118
- 厂商名称Nexperia
- 元件分类总线收发器
- 中文描述Nexperia 8位非反相总线收发器总线收发器,20引脚TSSOP封装
- 英文描述74HC(T)245-Octal bus transceiver;3-state TSSOP2 20-Pin
- 数据手册74HC245PW,118数据手册Datasheet PDF
- 在线购买
74HC245PW,118概述
74HC245PW，118是具有同相三态输出的8位总线收发器。该器件具有用于方向控制的输出使能（OE）和发送/接收（DIR）。OE上的高电平会导致输出呈现高阻态关断状态。输入包括钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
输入CMOS电平
八路双向总线接口
输入CMOS电平
八路双向总线接口
74HC245PW,118中文参数
| 制造商: | Nexperia | 封装 / 箱体: | TSSOP-20 |
| 产品种类: | 总线收发器 | 功能: | Bus Transceiver |
| 逻辑系列: | HC | 高度: | 0.95 mm |
| 输入电平: | CMOS | 长度: | 6.6 mm |
| 输出电平: | CMOS | 电路数量: | 1 |
| 输出类型: | 3-State | 产品: | CMOS |
| 高电平输出电流: | - 7.8 mA | 宽度: | 4.5 mm |
| 低电平输出电流: | 7.8 mA | 商标: | Nexperia |
| 传播延迟时间: | 90 ns | 安装风格: | SMD/SMT |
| 电源电压-最大: | 6 V | 通道数量: | 8 |
| 电源电压-最小: | 2 V | 电源电流—最大值: | 8 uA |
| 最小工作温度: | - 40 C | 工作电源电压: | 5 V |
| 最大工作温度: | + 125 C | 极性: | Non-Inverting |

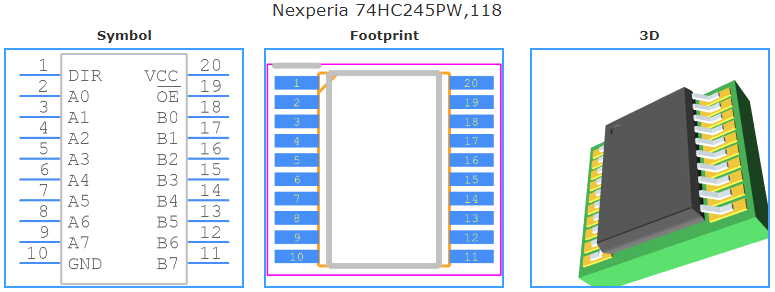

74HC245PW,118引脚图
