PESD5V0S1BA,115
- 厂商名称Nexperia
- 元件分类TVS二极管
- 中文描述安世半导体,TVS二极管,双向,130W,14V,2引脚,SOD-323封装
- 英文描述PESD5V0S1BA-Bidirectional ESD protection diode SOD 2-Pin
- 数据手册PESD5V0S1BA,115数据手册Datasheet PDF
- 在线购买
PESD5V0S1BA,115概述
PESD5V0S1BA是一款低电容双向ESD保护二极管，旨在保护一条信号线免受ESD和其他瞬态电压造成的损坏。增强的布局灵活性和更多的PCB空间，减少了功耗以延长电池寿命，并减少了与ESD放电相关的现场返回。为防止ESD和其他电压感应的瞬态脉冲提供出色的保护。
5V反向隔离电压
45pF（f=1MHz）电容
30kV静电放电能力
50mA at 1mA差分电阻
应用场景
计算机和计算机周边,通信与网络,音频,成像,视频和目视,消费电子产品,便携式器材,医用
5V反向隔离电压
45pF（f=1MHz）电容
30kV静电放电能力
50mA at 1mA差分电阻
应用场景
计算机和计算机周边,通信与网络,音频,成像,视频和目视,消费电子产品,便携式器材,医用
PESD5V0S1BA,115中文参数
| 方向类型 | 双向 | ESD保护 | 是 |
| 二极管配置 | 单路 | 每片芯片元件数目 | 1 |
| 最大钳位电压 | 14V | 最低工作温度 | -65 °C |
| 最小击穿电压 | 5.5V | 最高工作温度 | +150 °C |
| 安装类型 | 表面贴装 | 最大反向漏电流 | 100nA |
| 封装类型 | SOD-323 | 高度 | 1.05mm |
| 最大反向待机电压 | 5V | 尺寸 | 1.8 x 1.35 x 1.05mm |
| 引脚数目 | 2 | 测试电流 | 1mA |
| 峰值脉冲功率耗散 | 130W | 长度 | 1.8mm |
| 最大峰值脉冲电流 | 12A | 宽度 | 1.35mm |

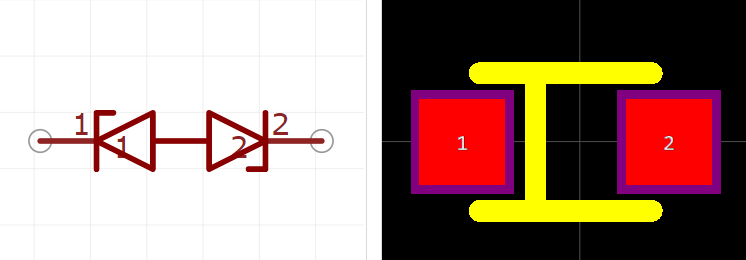

PESD5V0S1BA,115引脚图
