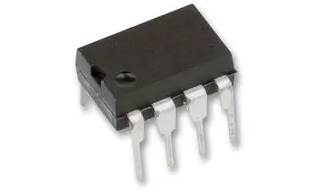

UC3845BN
- 厂商名称意法半导体
- 元件分类开关控制器
- 中文描述控制器,PWM,25V-12V电源,250 kHz,5V/200mA输出,DIP-8
- 英文描述UC3845BN,PWM Current Mode Controller,1 A Boost,Flyback,500 kHz 8-Pin MiniPDIP
- 数据手册UC3845BN数据手册Datasheet PDF
- 在线购买
UC3845BN概述
UC3845BN是一款高性能电流模式PWM控制器集成电路。它具有实施离线或直流到直流固定频率电流模式控制方案所需的功能，只需极少的外部元件。内部实现的电路包括一个用于精确占空比控制的微调振荡器、启动电流小于0.5mA的欠压锁定、误差放大器输入端的精确基准微调、确保锁存操作的逻辑、同时提供限流控制的PWM比较器和一个图腾柱输出级，该输出级设计用于源极或汇入高峰值电流。输出级适用于驱动N沟道MOSFET，在关断状态时电流较低。
用于精确频率控制的微调振荡器
自动前馈补偿
用于逐周期电流限制的闭锁PWM
内部微调基准，带欠压锁定功能
大电流图腾柱输出
带滞后的欠压锁定
低启动和工作电流
用于精确频率控制的微调振荡器
自动前馈补偿
用于逐周期电流限制的闭锁PWM
内部微调基准，带欠压锁定功能
大电流图腾柱输出
带滞后的欠压锁定
低启动和工作电流
UC3845BN中文参数
| 制造商: | STMicroelectronics | 最大工作温度: | + 150℃ |
| 产品种类: | 开关控制器 | 安装风格: | Through Hole |
| 拓扑结构: | Boost, Flyback, Forward | 封装 / 箱体: | PDIP-8 |
| 输出端数量: | 1 Output | 封装: | Tube |
| 开关频率: | 500 kHz | 商标: | STMicroelectronics |
| 占空比 - 最大: | 0.5 | 下降时间: | 50 ns |
| 输入电压: | 30 V | 工作电源电压: | 30 V |
| 输出电压: | 4.9 V to 5.1 V | 上升时间: | 50 ns |
| 输出电流: | 1 A | 系列: | UC3845B |
| 最小工作温度: | - 40℃ |

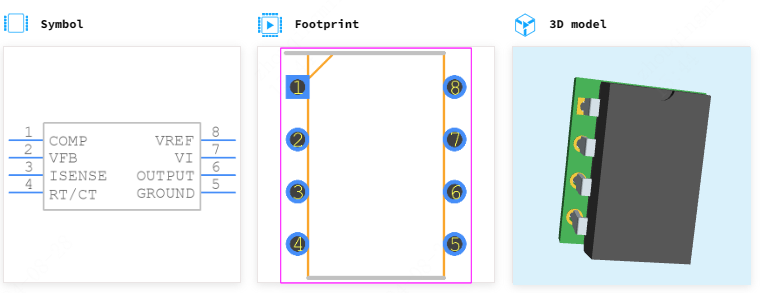

UC3845BN引脚图
