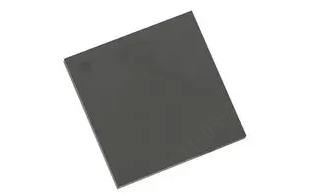

MP26123DR-LF-Z
- 厂商名称MPS
- 元件分类电池管理
- 中文描述600kHz锂离子电池开关充电IC
- 英文描述Battery Management 2A 24Vin 2-3 Cell Switching Charger
- 数据手册MP26123DR-LF-Z数据手册Datasheet PDF
- 在线购买
MP26123DR-LF-Z概述
MP26123是一款适用于2节或3节锂离子电池组供电应用的单片DC-DC降压开关充电IC。它集成了上管功率MOSFET，可输出高达2A的充电电流。MP26123采用峰值电流模式控制，可实现快速环路响应，并能轻松完成补偿功能。MP26123通过采样电阻来控制可调充电电流，并通过两个控制环路精确调节充电电流和充电电压。MP26123具有多种故障保护功能，包括逐周期限流和过温关断保护；同时还提供其他安全功能，如电池温度监测与保护、充电状态指示和可编程定时器（超时后可停止充电循环）。MP26123只需最少数量的现有外部元器件。MP26123采用4mm x 4mm 16引脚QFN封装。
产品特性和优势
为2节或3节锂离子电池组供电应用充电
宽输入工作范围
高达2A的可调充电电流
±0.75%VBATT精度
集成0.2Ω功率MOSFET
效率高达90%
600kHz固定频率
完全耗尽电池的预处理
充电状态指示
输入电源故障指示
过温关断
逐周期过流保护
电池温度监测与保护
产品特性和优势
为2节或3节锂离子电池组供电应用充电
宽输入工作范围
高达2A的可调充电电流
±0.75%VBATT精度
集成0.2Ω功率MOSFET
效率高达90%
600kHz固定频率
完全耗尽电池的预处理
充电状态指示
输入电源故障指示
过温关断
逐周期过流保护
电池温度监测与保护
MP26123DR-LF-Z中文参数
制造商:Monolithic Power Systems(MPS)
产品种类:电池管理
产品:Charge Management
电池类型:Lithium-ion
输出电压:3.3 V
输出电流:2 A
工作电源电压:9 V to 24 V
封装/箱体:QFN-16
安装风格:SMD/SMT
系列:MP26123
最大工作温度:+125℃
工作电源电流:2 mA
Pd-功率耗散:2.7 W
产品种类:电池管理
产品:Charge Management
电池类型:Lithium-ion
输出电压:3.3 V
输出电流:2 A
工作电源电压:9 V to 24 V
封装/箱体:QFN-16
安装风格:SMD/SMT
系列:MP26123
最大工作温度:+125℃
工作电源电流:2 mA
Pd-功率耗散:2.7 W

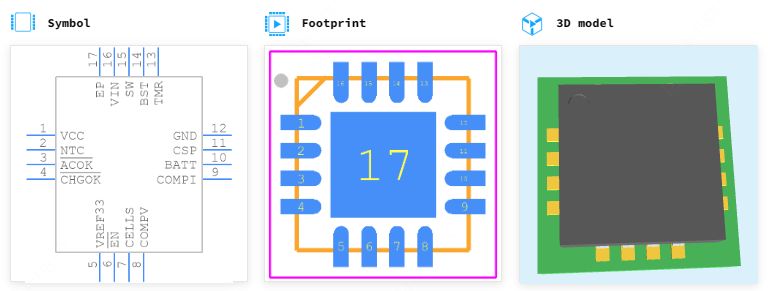

MP26123DR-LF-Z引脚图
