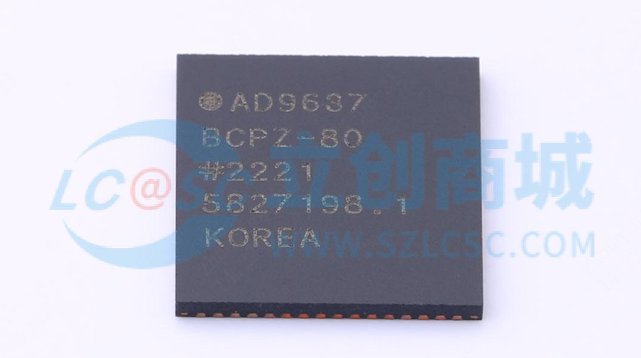

AD9637BCPZ-80
- 厂商名称ADI
- 元件分类模数转换芯片ADC
- 中文描述模数转换器,12bit,80MSPS,差分,串行,SPI,单,1.7V
- 英文描述Analog Devices AD9637BCPZ-80,12 bit Serial ADC,8-channel,32-Pin LFCSP VQ
- 数据手册AD9637BCPZ-80数据手册Datasheet PDF
- 在线购买
AD9637BCPZ-80概述
AD9637是一款八进制、12位、80MSPS模数转换器(ADC)，带有片上采样保持电路，设计成本低、功耗低、体积小、使用方便。模数转换器只需1.8V电源和LVPECL-/CMOS-/LVDS兼容采样率时钟即可实现全性能运行。许多应用不需要外部基准或驱动元件。ADC具有多项功能，旨在最大限度地提高灵活性并降低系统成本，例如可编程时钟和数据对齐以及可编程数字测试模式生成。典型应用包括医学成像和非破坏性超声、便携式超声和数字波束形成系统、正交无线电接收机、分集无线电接收机、光网络和测试设备。
1.8V电源工作，25°C时的掉电耗散为1 mW，25°C时的待机耗散为98 mW
SNR=71.4dBFS（至奈奎斯特），fIN=63.5MHz，25°C，SFDR=92dBc（至奈奎斯特），fIN=30.5MHz 25°C
DNL=±0.4LSB（典型值），INL=±0.5LSB（典型值）
串行LVDS（ANSI-644，默认），低功耗减弱信号选项（类似于IEEE 1596.3）
数据和帧时钟输出
650MHz全功率模拟带宽和2V p-p差分输入电压范围
全芯片和单通道掉电模式以及灵活的位方向
内置和定制数字测试模式生成以及可编程时钟和数据对齐
可编程输出分辨率，待机模式
64引脚LFCSP封装，工作温度范围为-40至85°C
1.8V电源工作，25°C时的掉电耗散为1 mW，25°C时的待机耗散为98 mW
SNR=71.4dBFS（至奈奎斯特），fIN=63.5MHz，25°C，SFDR=92dBc（至奈奎斯特），fIN=30.5MHz 25°C
DNL=±0.4LSB（典型值），INL=±0.5LSB（典型值）
串行LVDS（ANSI-644，默认），低功耗减弱信号选项（类似于IEEE 1596.3）
数据和帧时钟输出
650MHz全功率模拟带宽和2V p-p差分输入电压范围
全芯片和单通道掉电模式以及灵活的位方向
内置和定制数字测试模式生成以及可编程时钟和数据对齐
可编程输出分辨率，待机模式
64引脚LFCSP封装，工作温度范围为-40至85°C
AD9637BCPZ-80中文参数
制造商:Analog Devices Inc.
产品种类:模数转换器-ADC
系列:AD9637
安装风格:SMD/SMT
封装/箱体:LFCSP-64
分辨率:12 bit
通道数量:8 Channel
接口类型:SPI
采样比:80 MS/s
输入类型:Differential
结构:Pipeline
模拟电源电压:1.8 V
数字电源电压:1.8 V
SNR–信噪比:71.5 dBFS
最小工作温度:-40℃
最大工作温度:+85℃
DNL-微分非线性:+/-0.8 LSB
增益误差:-7%FSR/1%FSR
高度:0.83 mm
INL-积分非线性:+/-1.2 LSB
输入电压:2 Vp-p
长度:9 mm
湿度敏感性:Yes
ADC输入端数量:8 Input
转换器数量:8 Converter
工作电源电压:1.8 V
Pd-功率耗散:502 mW
功耗:502 mW
电源电压-最大:1.8 V
电源电压-最小:1.8 V
产品种类:模数转换器-ADC
系列:AD9637
安装风格:SMD/SMT
封装/箱体:LFCSP-64
分辨率:12 bit
通道数量:8 Channel
接口类型:SPI
采样比:80 MS/s
输入类型:Differential
结构:Pipeline
模拟电源电压:1.8 V
数字电源电压:1.8 V
SNR–信噪比:71.5 dBFS
最小工作温度:-40℃
最大工作温度:+85℃
DNL-微分非线性:+/-0.8 LSB
增益误差:-7%FSR/1%FSR
高度:0.83 mm
INL-积分非线性:+/-1.2 LSB
输入电压:2 Vp-p
长度:9 mm
湿度敏感性:Yes
ADC输入端数量:8 Input
转换器数量:8 Converter
工作电源电压:1.8 V
Pd-功率耗散:502 mW
功耗:502 mW
电源电压-最大:1.8 V
电源电压-最小:1.8 V
AD9637BCPZ-80引脚图
