AD5243BRMZ50-RL7
- 厂商名称ADI
- 元件分类数字电位器
- 中文描述易失性数字电位器, 50kohm, 双, 2线, I2C, 串行, 线性, ±20%, 2.7V
- 英文描述50kOhmDigital Potentiometer 256POS Volatile Automotive 10-Pin MSOP T/R<span> </span>
- 数据手册AD5243BRMZ50-RL7数据手册Datasheet PDF
- 在线购买
AD5243BRMZ50-RL7概述
AD5243为双256位调节应用提供了一个紧凑的3mm × 4.9mm封装解决方案。AD5243执行的电子调整功能与3端子机械电位器相同。这种低温度系数的器件是高精度和稳定的可变电阻调整的理想选择。通过I2C兼容的数字接口可以控制滑动器的设置。相对于传输到RDAC锁存器中的数字代码，滑动器和固定电阻的任一端点之间的电阻呈线性变化。应用包括系统校准、电子水平设置、新设计中的机械微调器替换、永久性工厂印刷电路板(PCB)设置压力、温度、位置、化学和光学传感器的传感器调整、射频放大器偏置、增益控制和偏移调整。
- 在2.7V至5.5V的电源下工作，消耗的电流小于6µA
- 上电时的快速稳定时间tS=5µs(典型值)
- 完全读/写滑动寄存器，上电后预设为中间值
- 计算机软件在工厂编程应用中取代了微控制器
- 低温度系数为35ppm/°C，低功耗：IDD=6µA最大值
- 差分非线性为±0.1LSB/积分非线性为±0.3LSB(10Kohm版本)
- 带宽，-3dB为100KHz(代码=0x80(10Kohm版本))
- 关断电源电流为0.01µA(VDD=5.5V)
- 50Kohm端对端电阻，-40°C至+125°C温度范围，10引脚MSOP封装
AD5243BRMZ50-RL7中文参数
制造商: Analog Devices Inc.
产品种类: 数字电位计 IC
RoHS: 详细信息
系列: AD5243
电阻: 50 kOhms
温度系数: 35 PPM / C
容差: 20 %
POT 数量: Dual
每 POT 分接头: 256 Tap
弧刷存储器: Volatile
数字接口: I2C
工作电源电压: 5.5 V
工作电源电流: 3.5 uA
最小工作温度: - 40 C
最大工作温度: + 125 C
安装风格: PCB Mount
端接类型: SMD/SMT
封装 / 箱体: MSOP-10

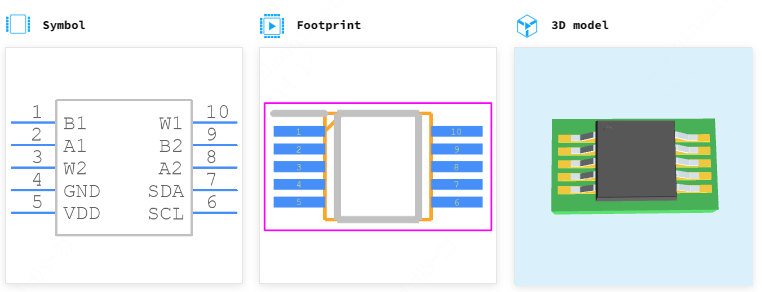

AD5243BRMZ50-RL7引脚图
