STN83003

厂商名称意法半导体
元件分类三极管
中文描述单晶体管双极,NPN,400V,500mA,1.6W,SOT-223,表面安装
英文描述High voltage fast-switching NPN power transistor
数据手册STN83003数据手册Datasheet PDF
在线购买

STN83003概述

STN83003是一种NPN快速开关功率晶体管，采用多外延平面技术制造，具有高开关速度和高耐压能力。它采用具有平面边缘终端的蜂窝发射极结构，在保持宽RBSOA的同时提高了开关速度。该器件专为紧凑型荧光灯中使用的新解决方案而设计，与STN93003（其互补PNP晶体管）配合使用。

高耐压能力

极高的开关速度

STN83003中文参数

制造商:STMicroelectronics

产品种类:双极晶体管

安装风格:SMD/SMT

封装/箱体:SOT-223-4

晶体管极性:NPN

配置:Single

集电极—发射极最大电压VCEO:400 V

集电极—基极电压VCBO:-

发射极-基极电压VEBO:12 V

集电极—射极饱和电压:500 mV

最大直流电集电极电流:1.5 A

Pd-功率耗散:1.6 W

增益带宽产品fT:-

最小工作温度:-

最大工作温度:+150℃

系列:STN83003

集电极连续电流:1.5 A

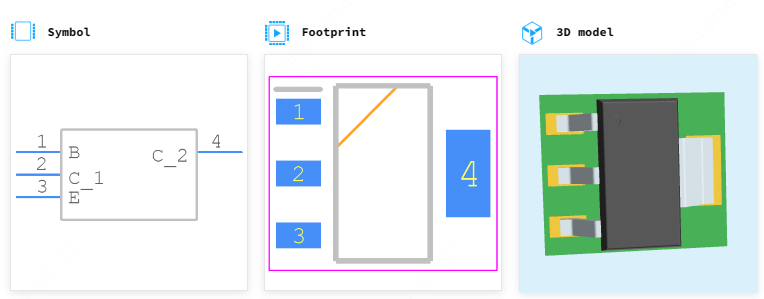

STN83003引脚图
