MP8770GQ
- 厂商名称MPS
- 元件分类开关稳压器
- 中文描述17V、8A、700kHz、高效率同步降压变换器
- 英文描述High-Efficiency,8A,17V,700kHz,Synchr
- 数据手册MP8770GQ数据手册Datasheet PDF
- 在线购买
MP8770GQ概述
MP8770是一款具有内部功率MOSFET的全集成高频同步整流降压开关模式变换器。MP8770提供非常紧凑的解决方案，在宽输入范围内可实现8A的连续输出电流，具有极好的负载和线性调整率。MP8770在输出电流负载范围内采用同步模式工作以达到更高效率。
恒定导通时间（COT）控制方式提供了非常快速的瞬态响应、简单的环路设计和非常严格的输出调节功能。
全方位保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和过温关断保护。
MP8770最大限度地减少了现有标准外部部件的使用，采用节省空间的QFN-16（3mmx3mm）封装。
产品特性和优势
3V至17V宽工作输入电压范围
8A输出电流
22mΩ/10mΩ低导通阻抗内部功率MOSFET
100μA静态电流
输出电压可调节低至0.6V
高效率同步工作模式
预偏置上电
700kHz固定开关频率
外部可编程软启动时间
供电时序使能（EN）和电源正常信号
过流保护（OCP）自动恢复功能
过温关断保护
采用QFN-16（3mmx3mm）封装
恒定导通时间（COT）控制方式提供了非常快速的瞬态响应、简单的环路设计和非常严格的输出调节功能。
全方位保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和过温关断保护。
MP8770最大限度地减少了现有标准外部部件的使用，采用节省空间的QFN-16（3mmx3mm）封装。
产品特性和优势
3V至17V宽工作输入电压范围
8A输出电流
22mΩ/10mΩ低导通阻抗内部功率MOSFET
100μA静态电流
输出电压可调节低至0.6V
高效率同步工作模式
预偏置上电
700kHz固定开关频率
外部可编程软启动时间
供电时序使能（EN）和电源正常信号
过流保护（OCP）自动恢复功能
过温关断保护
采用QFN-16（3mmx3mm）封装
MP8770GQ中文参数
制造商:Monolithic Power Systems(MPS)
产品种类:开关稳压器
输出电压:600 mV to 12 V
输出电流:8 A
输出端数量:1 Output
拓扑结构:Buck
封装/箱体:QFN-16
安装风格:SMD/SMT
开关频率:700 kHz
静态电流:100 uA
最小工作温度:-40℃
最大工作温度:+125℃
系列:MP8770
输入电压:12 V
负载调节:3%
电源电压-最小:4.5 V
产品种类:开关稳压器
输出电压:600 mV to 12 V
输出电流:8 A
输出端数量:1 Output
拓扑结构:Buck
封装/箱体:QFN-16
安装风格:SMD/SMT
开关频率:700 kHz
静态电流:100 uA
最小工作温度:-40℃
最大工作温度:+125℃
系列:MP8770
输入电压:12 V
负载调节:3%
电源电压-最小:4.5 V

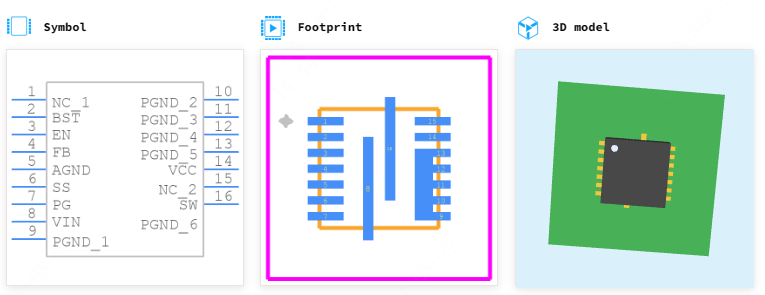

MP8770GQ引脚图
