L7815CP

厂商名称意法半导体
元件分类线性稳压器
中文描述线性稳压器,固定,7815,23V至35V输入,15V和1.5A输出,TO-220FP-3
英文描述L7815CP,Voltage Regulator,1.5A 15 V,3-Pin TO-220FP
数据手册L7815CP数据手册Datasheet PDF
在线购买

L7815CP概述

L7815CP是一款1.5A 3端子正压稳压器芯片,用于本地片上调节,消除了单点调节产生的分配问题。具有内部电流限制,过热关断,安全区域保护,坚固耐用。如果配合足够的散热,该器件可提供超过1A的输出电流。虽然主要设计用作为固定稳压器,但也可以配合外部组件使用,以提供可调的电压与电流。

热过载保护

短路保护

输出转换SOA保护

输出电压公差:2%

温度范围内保证

L7815CP中文参数

制造商:STMicroelectronics

产品种类:线性稳压器

安装风格:Through Hole

封装/箱体:TO-220-3 FP

输出端数量:1 Output

极性:Positive

输出电压:15 V

输出电流:1.5 A

输出类型:Fixed

最小工作温度:0℃

最大工作温度:+125℃

负载调节:100 mV

线路调整率:150 mV

静态电流:4.4 mA

系列:L78

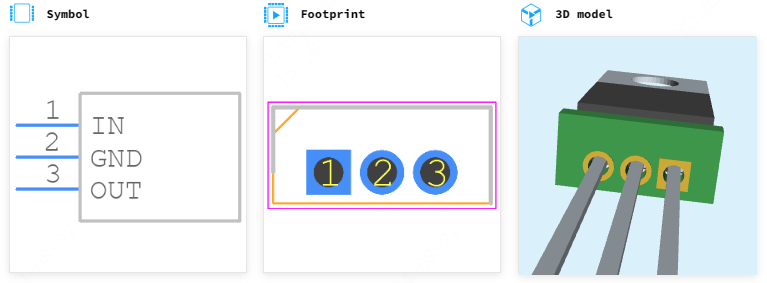

L7815CP引脚图
