ADG211AKRZ
- 厂商名称ADI
- 元件分类模拟开关
- 中文描述模拟开关,4通道,SPST-常开,NSOIC-16
- 英文描述ADG211AKRZ,Analogue SPST Switch Quad SPST,15V,16-Pin,SOIC
- 数据手册ADG211AKRZ数据手册Datasheet PDF
- 在线购买
ADG211AKRZ概述
ADG211A四路SPST开关是一款单片CMOS器件，包括四个可独立选择的开关。它是在增强型LC2MOS工艺上设计的，这使得信号处理能力提高到±15V。该开关还具有高开关速度和低RON的特点。它由四个SPST开关组成。在多路复用器应用中，所有开关在同时驱动时都表现出先断后连的开关动作。设计中固有的低电荷注入是为了在切换数字输入时实现最小的瞬时效应。对于模拟信号为单极性（0V至15V）的应用，该开关可由单15V电源操作。500pA范围内的漏电电流使该开关适用于高精度电路。先断后续的附加功能允许将多个输出绑在一起，用于多路复用器的应用，同时将漏电误差降到最低。
扩展信号范围，单电源操作，低泄漏
44V电源最大额定值，±15V模拟信号范围
扩展塑料温度范围:-40°C到+85°C
TTL,CMOS兼容
引脚兼容至DG211
在25°C时，最大的RON为115 ohm，在VS=0V、IDS=1mA、25°C时，RON匹配度为5%（典型值）
低泄漏电流为0.5nA（典型值）
16引脚SOIC
N封装，-40℃至+85℃温度范围
扩展信号范围，单电源操作，低泄漏
44V电源最大额定值，±15V模拟信号范围
扩展塑料温度范围:-40°C到+85°C
TTL,CMOS兼容
引脚兼容至DG211
在25°C时，最大的RON为115 ohm，在VS=0V、IDS=1mA、25°C时，RON匹配度为5%（典型值）
低泄漏电流为0.5nA（典型值）
16引脚SOIC
N封装，-40℃至+85℃温度范围
ADG211AKRZ中文参数
制造商:Analog Devices Inc.
产品种类:模拟开关IC
安装风格:SMD/SMT
封装/箱体:SOIC-16
通道数量:4 Channel
配置:4 x SPST
导通电阻—最大值:115 Ohms
电源电压-最小:0 V
电源电压-最大:15 V
最小双重电源电压:-
最大双重电源电压:-
运行时间—最大值:600 ns
空闲时间—最大值:450 ns
最小工作温度:-40℃
最大工作温度:+85℃
系列:ADG211A
Pd-功率耗散:470 mW
电源电流—最大值:1 mA
产品种类:模拟开关IC
安装风格:SMD/SMT
封装/箱体:SOIC-16
通道数量:4 Channel
配置:4 x SPST
导通电阻—最大值:115 Ohms
电源电压-最小:0 V
电源电压-最大:15 V
最小双重电源电压:-
最大双重电源电压:-
运行时间—最大值:600 ns
空闲时间—最大值:450 ns
最小工作温度:-40℃
最大工作温度:+85℃
系列:ADG211A
Pd-功率耗散:470 mW
电源电流—最大值:1 mA

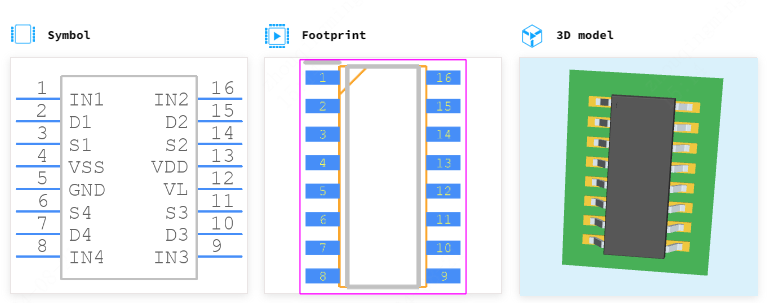

ADG211AKRZ引脚图
