ADUM1285

厂商名称ADI
元件分类数字隔离器
中文描述3kV rms、默认输出低电平、双通道数字隔离器（2/0通道方向性）
英文描述3 kV RMS Dual Channel Digital Isolators
数据手册ADUM1285数据手册Datasheet PDF
在线购买

ADUM1285概述

ADuM1285是采用ADI公司iCoupler®技术的双通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。

这些器件的传播延迟为23 ns，C级脉冲宽度失真小于2 ns。C级还具有5 ns的严格通道间匹配。ADuM1285提供两个独立的隔离通道，支持两种通道配置和三种不同的数据速率，最高速率可达100 Mbps。工业级和汽车级型号均可采用任一侧的3.135 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。与其它光耦合器不同，

ADuM1285隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时的直流正确性。首次上电或尚未在输入端施加电源时，ADuM1285默认输出低电平。

应用

通用多通道隔离

数据转换器隔离

工业现场总线隔离

混合动力汽车、电池监控器和电机驱动器

ADUM1285中文参数

制造商:Analog Devices Inc.

产品种类:数字隔离器

系列:ADUM1285

安装风格:SMD/SMT

封装/箱体:SOIC-8

通道数量:2 Channel

极性:Unidirectional

数据速率:25 Mb/s

绝缘电压:3000 Vrms

隔离类型:Magnetic Coupling

电源电压-最大:5.5 V

电源电压-最小:3.135 V

工作电源电流:4.8 mA,6.2 mA

传播延迟时间:23 ns

最小工作温度:-40℃

最大工作温度:+125℃

资格:AEC-Q100

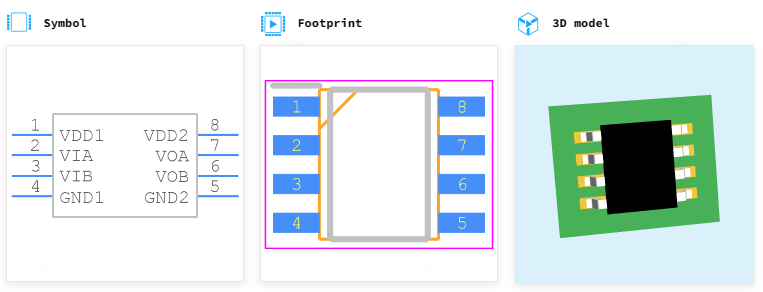

ADUM1285引脚图
