L7915CV-DG
- 厂商名称意法半导体
- 元件分类线性稳压器
- 中文描述固定LDO稳压器,-23V至-35V,1.1V压降,-15V/500mA输出,TO-220-3
- 英文描述STMicroelectronics L7915CV-DG,Single Negative Voltage Regulator 1.5A-15.7 V,3-Pin TO-220
- 数据手册L7915CV-DG数据手册Datasheet PDF
- 在线购买
L7915CV-DG概述
L79系列三端负稳压器采用TO-220、TO-220FP和D²PAK封装，具有多种固定输出电压，因此可用于多种应用。
这些稳压器可提供本地卡上调节，消除了与单点调节相关的配电问题；此外，由于具有与L78正极标准系列相同的电压选项，它们特别适用于分路电源。如果提供足够的散热片，它们可以提供超过1.5 A的输出电流。
虽然这些器件主要是作为固定稳压器设计的，但也可与外部元件配合使用，以获得可调电压和电流。
所有功能
输出电流高达1.5 A
输出电压：-5、-8、-12和-5 V
热过载保护
短路保护
输出SOA保护
25°C时的输出容差为2%（AC版）或4%（C版）。
这些稳压器可提供本地卡上调节，消除了与单点调节相关的配电问题；此外，由于具有与L78正极标准系列相同的电压选项，它们特别适用于分路电源。如果提供足够的散热片，它们可以提供超过1.5 A的输出电流。
虽然这些器件主要是作为固定稳压器设计的，但也可与外部元件配合使用，以获得可调电压和电流。
所有功能
输出电流高达1.5 A
输出电压：-5、-8、-12和-5 V
热过载保护
短路保护
输出SOA保护
25°C时的输出容差为2%（AC版）或4%（C版）。
L7915CV-DG中文参数
| 制造商: | STMicroelectronics | 输出类型: | Fixed |
| 产品种类: | 线性稳压器 | 最小工作温度: | 0℃ |
| 安装风格: | Through Hole | 最大工作温度: | + 150℃ |
| 封装 / 箱体: | TO-220-3 | 负载调节: | 300 mV |
| 输出端数量: | 1 Output | 线路调整率: | 300 mV |
| 极性: | Negative | 静态电流: | 3 mA |
| 输出电压: | - 15 V | 系列: | L79 |
| 输出电流: | 1.5 A |

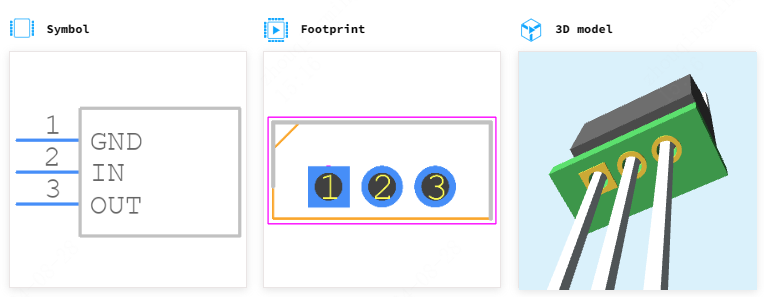

L7915CV-DG引脚图
