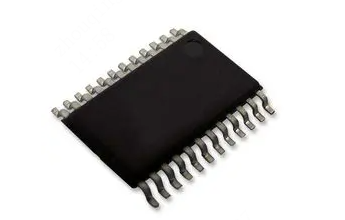

STP16CPC26TTR
- 厂商名称意法半导体
- 元件分类LED驱动
- 中文描述LED驱动器,16输出,恒流,3 V至5.5 V输入,30 MHz开关,20 V/90 mA输出,TSSOP-24
- 英文描述LED DRIVER,16BIT,0.09A,TSSOP-24
- 数据手册STP16CPC26TTR数据手册Datasheet PDF
- 在线购买
STP16CPC26TTR概述
STP16CPC26是一款单片式、低电压、16位恒流LED灌驱动器。该器件包含一个16位移位寄存器和数据锁存器，可将串行输入数据转换为并行输出格式。在输出级，16个稳压电流发生器提供5 mA至90mA的恒定电流，以驱动LED。电流可通过一个电阻器进行外部调节。
STP16CPC26保证20 V的驱动能力，允许用户在每个电流源上串联更多的LED。30 MHz的高时钟频率使该器件适用于高数据速率传输。热关断（170°C，滞后约15°C）可确保过温保护。
应用
-视频显示面板LED驱动器
-特殊照明
STP16CPC26保证20 V的驱动能力，允许用户在每个电流源上串联更多的LED。30 MHz的高时钟频率使该器件适用于高数据速率传输。热关断（170°C，滞后约15°C）可确保过温保护。
应用
-视频显示面板LED驱动器
-特殊照明
STP16CPC26TTR中文参数
制造商:STMicroelectronics
产品种类:LED显示驱动器
封装/箱体:TSSOP-24
电源电流—最大值:15.3 mA
安装风格:SMD/SMT
最小工作温度:-40℃
最大工作温度:+125℃
系列:STP16CPC26
工作电源电压:5 V
产品种类:LED显示驱动器
封装/箱体:TSSOP-24
电源电流—最大值:15.3 mA
安装风格:SMD/SMT
最小工作温度:-40℃
最大工作温度:+125℃
系列:STP16CPC26
工作电源电压:5 V

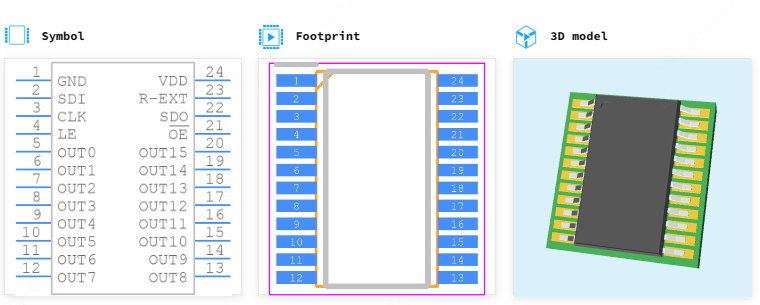

STP16CPC26TTR引脚图
