TPS61170DRVR
- 厂商名称TI德州仪器
- 元件分类开关稳压器
- 中文描述DC-DC开关升压稳压器，可调节，1.2 MHz，3V-18V输入，3V-38V/1.2 A输出，WSON-6
- 英文描述1.2A Switch，38V High Voltage Boost Converter in 2x2mm QFN Package
- 数据手册TPS61170DRVR数据手册Datasheet PDF
- 在线购买
TPS61170DRVR概述
TPS61170DRVR是一款集成了1.2A/40V功率MOSFET的单片式高压开关稳压器。该器件可以配置为几种标准的开关稳压器拓扑，包括升压和SEPIC。该器件具有宽输入电压范围，可支持来自多节电池或稳压5/12V电源轨的输入电压应用。TPS61170以1.2MHz的开关频率工作，从而允许使用薄型电感器和低值陶瓷输入和输出电容器。外部环路补偿组件使用户能够灵活地优化环路补偿和瞬态响应。该器件具有内置保护功能，例如逐脉冲过流限制，软启动和热关断。FB引脚调节至参考电压1.229V。可以使用1线数字接口（Easyscale?协议）通过CTRL引脚降低参考电压。或者，可以将脉冲宽度调制（PWM）信号施加到CTRL引脚。
快速输出电压重新编程
跳过开关周期，可在轻负载时调节输出
内置软启动
效率高达93％
从5V输入端获得300mA时12V和150mA时24V（典型值）
绿色产品，无Sb/Br
应用
电源管理，通信与网络
快速输出电压重新编程
跳过开关周期，可在轻负载时调节输出
内置软启动
效率高达93％
从5V输入端获得300mA时12V和150mA时24V（典型值）
绿色产品，无Sb/Br
应用
电源管理，通信与网络
TPS61170DRVR中文参数
| 制造商: | Texas Instruments | 最小输入电压: | 3 V |
| 产品种类: | 开关稳压器 | 开关频率: | 1.2 MHz |
| 安装风格: | SMD/SMT | 最小工作温度: | - 40 C |
| 封装 / 箱体: | WSON-6 | 最大工作温度: | + 85 C |
| 输出电压: | 3 V to 38 V | 系列: | TPS61170 |
| 输出电流: | 1.2 A | 输入电压: | 3 V to 18 V |
| 输出端数量: | 1 Output | 工作温度范围: | - 40 C to + 85 C |
| 最大输入电压: | 18 V | 湿度敏感性: | Yes |
| 拓扑结构: | Boost | 工作电源电流: | 2.3 mA |

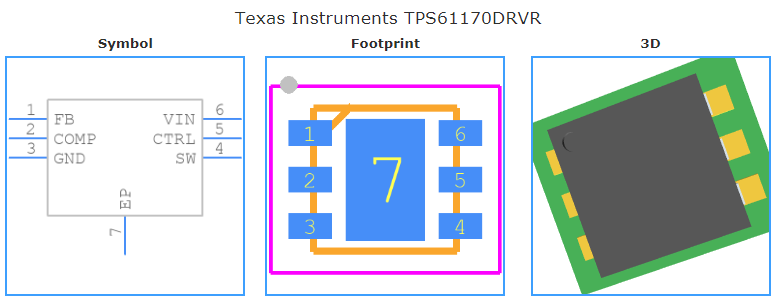

TPS61170DRVR引脚图
