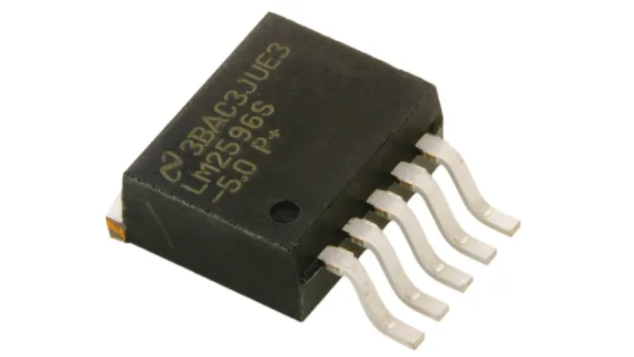

LM2596SX-5.0/NOPB
- 厂商名称TI德州仪器
- 元件分类开关稳压器
- 中文描述降压转换器，3A最大输出，173 kHz最高开关频率，5引脚，D2PAK(TO-263)封装
- 英文描述SIMPLE SWITCHER®4.5V to 40V，3A Low Component Count Step-Down Regulator
- 数据手册LM2596SX-5.0/NOPB数据手册Datasheet PDF
- 在线购买
LM2596SX-5.0/NOPB概述
LM2596SX-5.0/NOPB是一款降压型稳压器，为降压型开关稳压器提供所有有效功能，能够以出色的线路和负载调节来驱动3A负载。它需要最少数量的外部组件，这些调节器易于使用，并包括内部频率补偿和固定频率振荡器。LM2596系列以150kHz的开关频率工作，因此与低频开关稳压器相比，所需要的滤波器组件尺寸更小。几家不同的制造商提供了标准系列的电感器，这些电感器经过优化，可与LM2596系列配合使用。此功能大大简化了开关电源的设计。其他功能包括在指定的输入电压和输出负载条件下，输出电压的容差为±4％，在振荡器频率上的容差为±15％。包括外部关机功能，通常具有80?A的待机电流。
仅需4个外部组件
出色的线路和负载调节规范
TTL关机功能
高效率
使用现成的标准电感器
热关断和限流保护
80?A通常为低功耗待机模式
应用
电源管理，工业
仅需4个外部组件
出色的线路和负载调节规范
TTL关机功能
高效率
使用现成的标准电感器
热关断和限流保护
80?A通常为低功耗待机模式
应用
电源管理，工业
LM2596SX-5.0/NOPB中文参数
| 最大输出电流 | 3A | 开关调节器 | 是 |
| 调节器功能 | 降压控制器，反相 | 最低工作温度 | -40 °C |
| 最小输入电压 | 4.5 V | 宽度 | 8.64mm |
| 最大输入电压 | 40 V | 效率 | 0.8 |
| 输出类型 | 固定 | 高度 | 4.57mm |
| 安装类型 | 表面贴装 | 最高工作温度 | +125 °C |
| 输出数目 | 1 | 最高开关频率 | 173 kHz |
| 引脚数目 | 5 | 长度 | 10.16mm |
| 封装类型 | D2PAK (TO-263) | 尺寸 | 10.16 x 8.64 x 4.57mm |
LM2596SX-5.0/NOPB引脚图
