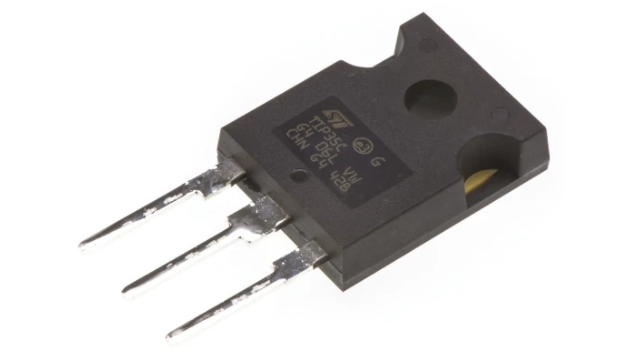

TIP35C

TIP35C

  • 厂商名称ST意法半导体
  • 元件分类三极管
  • 中文描述晶体管,NPN,最大直流集电极电流25 A,TO-247封装,3 MHz,3引脚
  • 英文描述Trans GP BJT NPN 100V 25A 125000mW 3-Pin(3+Tab)TO-247 Tube
  • 数据手册TIP35C数据手册Datasheet PDF
  • 在线购买

TIP35C概述

STMicroelectronics的TIP35C是采用TO-247封装的通孔互补功率晶体管。该器件采用“基岛”布局的平面技术制造,具有出色的高增益性能和极低的饱和电压,适用于通用线性和开关应用。

集电极到发射极的电压(Vce)为100V

集电极电流(Ic)为25A

功耗(Pd)为125W

集电极电流为25A时集电极至发射极的饱和电压为4V

集电极电流为15A时的直流电流增益(hFE)为10

工作结温范围为150°C

应用

电源管理,消费电子产品,便携式器材,工业

TIP35C中文参数

晶体管类型 NPN 最大工作频率 3 MHz
最大直流集电极电流 25 A 引脚数目 3
最大集电极-发射极电压 100 V 每片芯片元件数目 1
封装类型 TO-247 尺寸 20.15 x 15.75 x 5.15mm
安装类型 通孔 宽度 5.15mm
最大功率耗散 125 W 最高工作温度 +150 °C
最小直流电流增益 10 最大集电极-发射极饱和电压 4 V
晶体管配置 高度 20.15mm
最大集电极-基极电压 100 V 长度 15.75mm
最大发射极-基极电压 5 V 最低工作温度 -65 °C


TIP35C引脚图

TIP35C引脚图和PCB焊盘图
